ZXR 750 K wieder hergerichtet

Präsentiert hier Eure Bikes vor, während und nach dem Umbau! Fotos erwünscht! (eigener Webspace erforderlich)

Moderator: Matschak

Stef2chris
Nasenbohrer
Beiträge: 6
Registriert: 28 Jul 2019 15:56
ZXR-Modellreihe: K (91/92)
Wohnort: Heidenheim

Re: ZXR 750 K wieder hergerichtet

Beitrag von Stef2chris »

Da schliesse ich mich an, ist ein super sauberes bike geworden, Respekt. Ich bin bei der Suche nach Ersatzteilen auch kürzlich über eine K gestolpert, leider mit Unfallschaden. Trotzdem - kann man ja nicht stehen lassen, oder! Die Gabel ist schon gerade gebogen, der Rest wird auch noch. Gruss stefan
Dateianhänge

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 115
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)
Wohnort: Martfeld

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

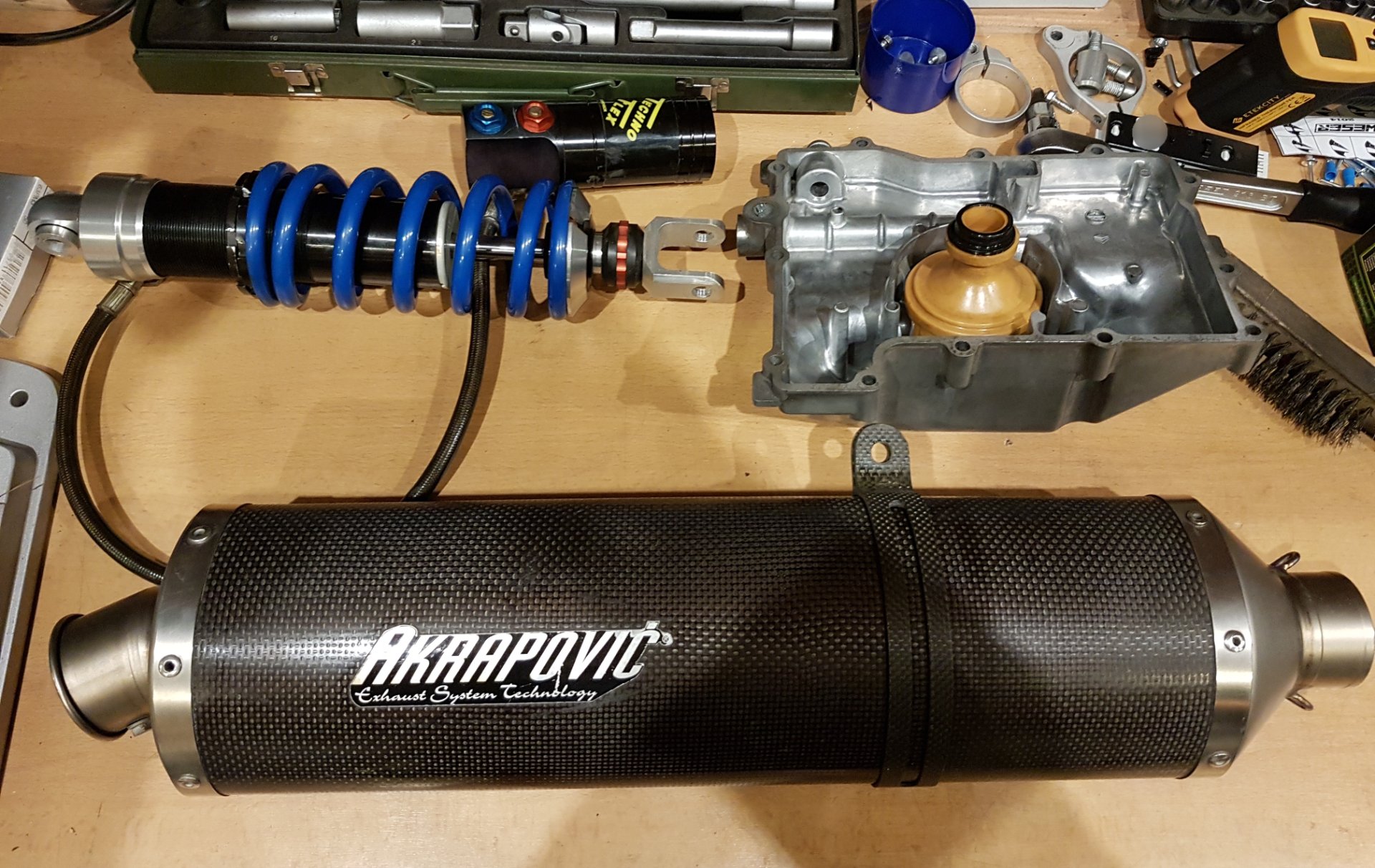

Es ging wieder ein Stück vorwärts.
- Beim Ölwechsel das Ölsieb und die Ölwanne gereinigt.
- Kupplungspaket mit 2 Stück 2mm Stahlscheiben auf das richtige Maß gebracht.
- J-Bremsscheiben montiert
- Ventildeckeldichtung und Kerzenschachtdichtungen erneuert.
- Schwingenlager und Umlenkung kontrolliert, gefettet und 2 defekte Lager getauscht
- Ein anderes Federbein montiert
- Akraanlage angebaut
- Bremsflüssigkeit erneuert, Ventilspielkontrolle.
- Das schlechte Standgas kam von einem fehlenden Gummistopfen auf dem Unterdruckanschluss unter Vergaser Nr.4
Gruß Volker

ZXR750K000313
ZXR750K002600

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 115
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)
Wohnort: Martfeld

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Hallo.
Es geht wieder weiter.
Hab da einen 9ér Motor mit defekter Kopfdichtung zum wieder aufbauen bekommen. (Danke Andy! :prost: )
Beim Zerlegen kamen ein paar Kleinigkeiten zum Vorschein.
750er Kopfdichtung ragt in den 900er Brennraum
750er Kopfdichtung ragt in den 900er Brennraum

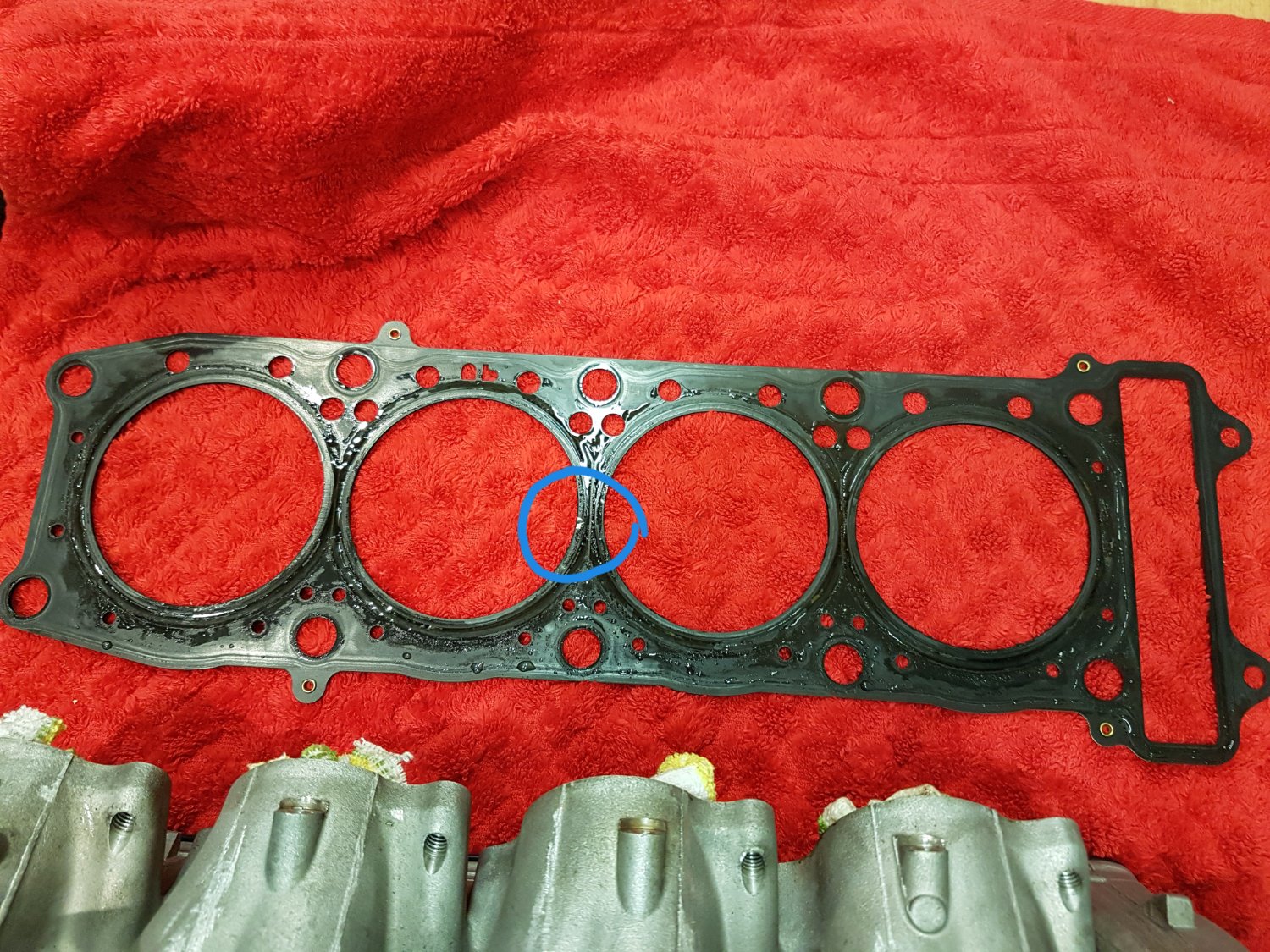

Falsche und dadurch defekte Kopfdichtung
Falsche und dadurch defekte Kopfdichtung

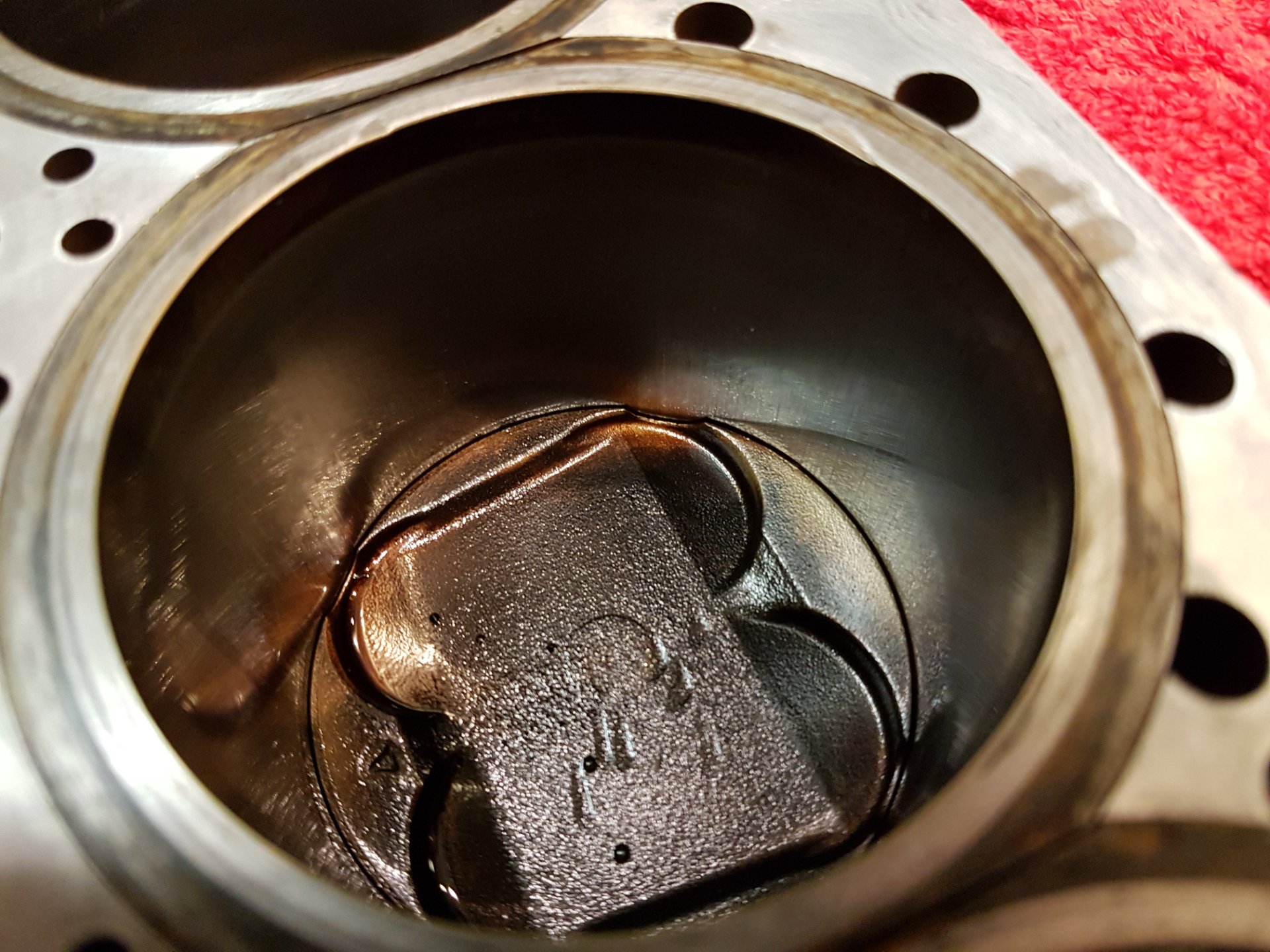

Kolben drückt auf Kopfdichtung
Kolben drückt auf Kopfdichtung
Ventilsitz defekt
Ventilsitz defekt
Defekter Saugschnorchel und Öl/Kühlwassergemisch
Defekter Saugschnorchel und Öl/Kühlwassergemisch
Gruß Volker

ZXR750K000313
ZXR750K002600

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 115
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)
Wohnort: Martfeld

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Und so mussten ein paar mehr Teile getauscht werden...
Zylinderkopf, eingelaufene Schlepphebel, zwei defekte Auslassventile, Wasserpumpe, Kettenspanner, Ölansaugschnorchel und diverse Dichtungen...
alter und fast neuer Schnorchel
alter und fast neuer Schnorchel
Die  3 Simmeringe erneuert
Die 3 Simmeringe erneuert

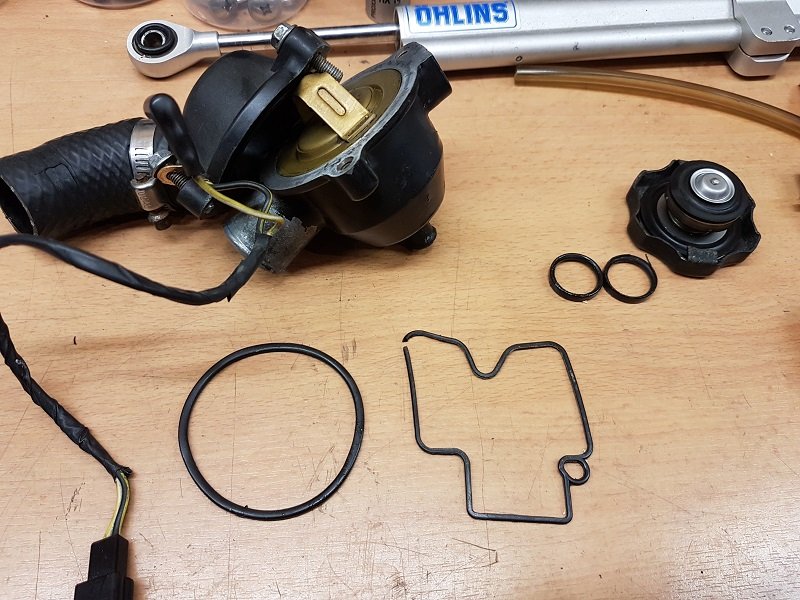

Bestandsaufnahme und Teiletausch
Bestandsaufnahme und Teiletausch
NOS Ersatzventile (die Guten) und Teile für's Rennmoped
NOS Ersatzventile (die Guten) und Teile für's Rennmoped
Gruß Volker

ZXR750K000313
ZXR750K002600

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 115
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)
Wohnort: Martfeld

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Dann ging es ans zusammenbauen...
Abgasrückführung im Zylinderkopf verschlossen
Abgasrückführung im Zylinderkopf verschlossen
Abgasrückführung im Ventildeckel verschlossen
Abgasrückführung im Ventildeckel verschlossen
Zylinderkopf aufgebaut (L-Kopf mit bearbeiteten Kanälen, Kitventilen und 9er Nockenwellen)
Zylinderkopf aufgebaut (L-Kopf mit bearbeiteten Kanälen, Kitventilen und 9er Nockenwellen)
Gereinigte Kolben/Zylinder mit neuen Original-Dichtungen im Rumpfmotor
Gereinigte Kolben/Zylinder mit neuen Original-Dichtungen im Rumpfmotor
Nockenwellen und Ventilspiel einstellen (Einlassnockenwelle ist hier noch um einen Zahn versetzt. Jetzt behoben!)
Nockenwellen und Ventilspiel einstellen (Einlassnockenwelle ist hier noch um einen Zahn versetzt. Jetzt behoben!)
Zuletzt geändert von Buelltreiber am 12 Mai 2020 14:05, insgesamt 2-mal geändert.
Gruß Volker

ZXR750K000313
ZXR750K002600

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 115
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)
Wohnort: Martfeld

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Der Motor wird allerdings erst später eingebaut da ich erst noch die Saison fahren möchte.
Der 750'er Motor bekam noch verstärkte Kupplungsfedern. Bei hohen Drehzahlen unter Vollast nach dem hochschalten schafften es die alten Originalfedern (knapp über Mindestmaß) nicht mehr den Kraftfluss sauber wieder herzustellen.
Liegt evt an den Zubehör Kupplungsbelägen...
:-D
Gruß Volker

ZXR750K000313
ZXR750K002600

Benutzeravatar
Windy-ZXR
ZXR-Konstrukteur
Beiträge: 2307
Registriert: 27 Sep 2008 15:51
ZXR-Modellreihe: H (89/90)
Wohnort: 833** im Chiemgau

Re: ZXR 750 K wieder hergerichtet

Beitrag von Windy-ZXR »

danke für den tollen bericht und die vielen fotos :prost: gute fahrt
form follows function
.........2019 wieder in Brünn/ Most und Schlowakkenring
März WSBK Thailand / Buriram BMW Werksteam #28

Benutzeravatar
Rosi
GurkenLady
Beiträge: 299
Registriert: 01 Jun 2015 15:33
ZXR-Modellreihe: J (91/92)
Wohnort: Bisingen

Re: ZXR 750 K wieder hergerichtet

Beitrag von Rosi »

Da hast Du Dir richtig viel und vor allem schöne Arbeit gemacht! :prost: :respekt:
Danke, dass Du uns daran Teil haben lässt :-)
Liebe Grüße, Jasi

"Jeder Vogel baut sein Nest, aber nicht jeder ist im Stande ein Ei zu legen."
Laurel und Hardy: zwei Ritten nach Texas. James W. Horne. US 1937

07./08.09.2020 Slovakiaring // 09./10.09.2020 Brünn

Benutzeravatar
Boxer Markus
ZXR-Fahrer
Beiträge: 423
Registriert: 18 Aug 2014 16:37
ZXR-Modellreihe: L (93-95)
Wohnort: Frankenthal

Re: ZXR 750 K wieder hergerichtet

Beitrag von Boxer Markus »

Klasse Arbeit !!!!!

Immer wieder schön zu sehen dass sich richtig Mühe gegeben wird - Hut ab !
Gruß Boxer Markus
