Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Hallo.

Nach dem ich in den letzten Jahren viel an meiner ZXR repariert / verändert habe und dafür viele nützliche Tips und Tricks hier aus dem super Forum bekommen habe
möchte ich mich auch mal zu Wort und Bild melden und euch ein kleines Feedback geben.

Ich heiße Volker, wohne in Martfeld, bin Baujahr 1981 und habe 2 Kinder.
Ich bin bis 2014 ausschließlich 1- und 2-Zylinder gefahren.
Da meine Buell mit über 100.000 selbst gefahrenen Kilometern nicht mehr auf den Kringel sollte gab es im Frühling 2014 meinen ersten Vierzylinder. Eine ZXR750J mit 80.000km:

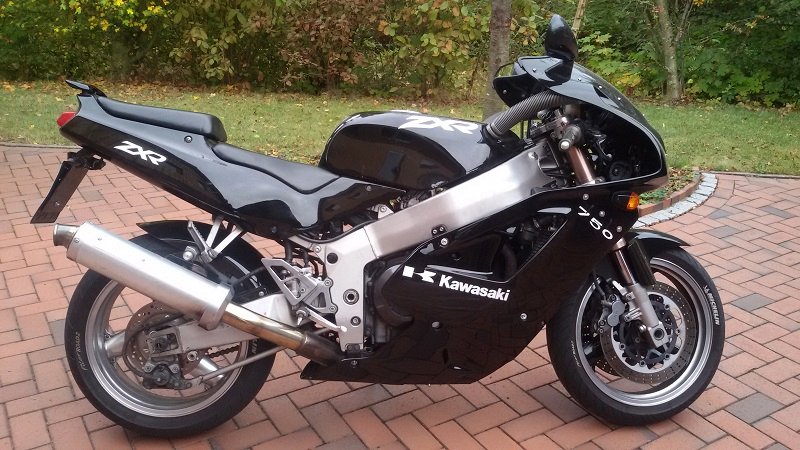

31.5.2014 Zuwachs in der Garage
31.5.2014 Zuwachs in der Garage
20140531 14.05.01.jpg (183.29 KiB) 14310 mal betrachtet

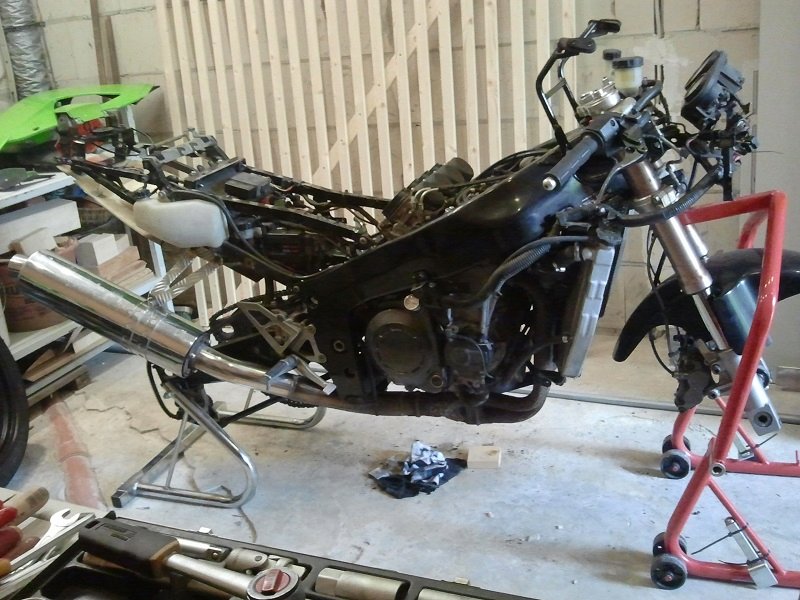

Inspektion mit Bestandsaufnahme und entfernen von überflüssigen Teilen:
19.6.2014 Inspektion, Bestandsaufnahme
19.6.2014 Inspektion, Bestandsaufnahme
20140619 16.17.15.jpg (199.85 KiB) 14310 mal betrachtet

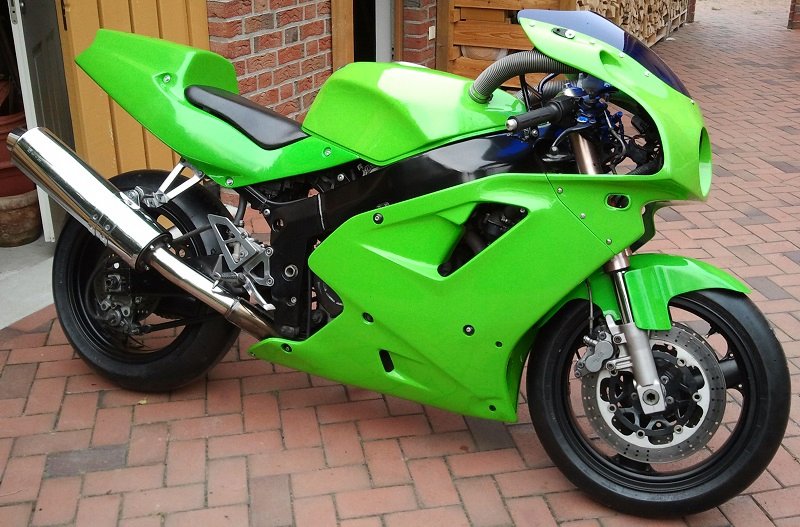

2.8.2014 Testfahrt in Peenemünde
2.8.2014 Testfahrt in Peenemünde

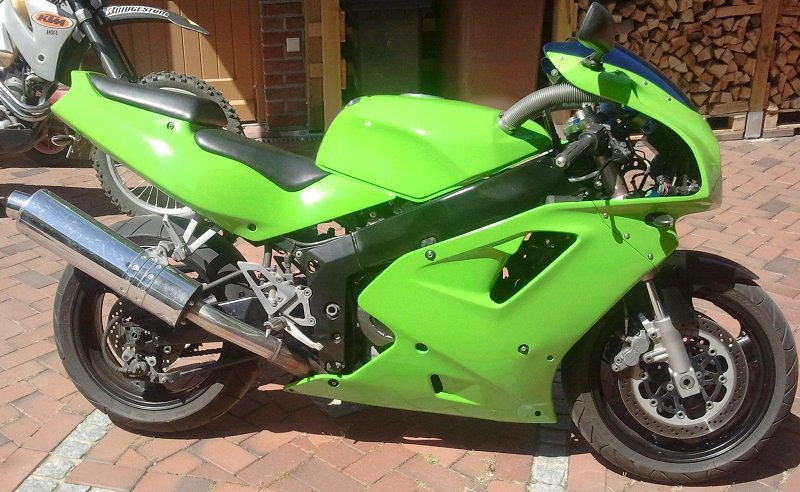

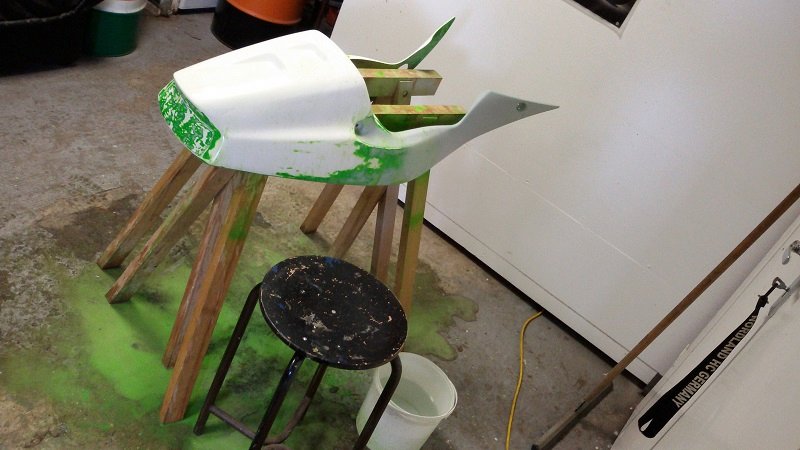

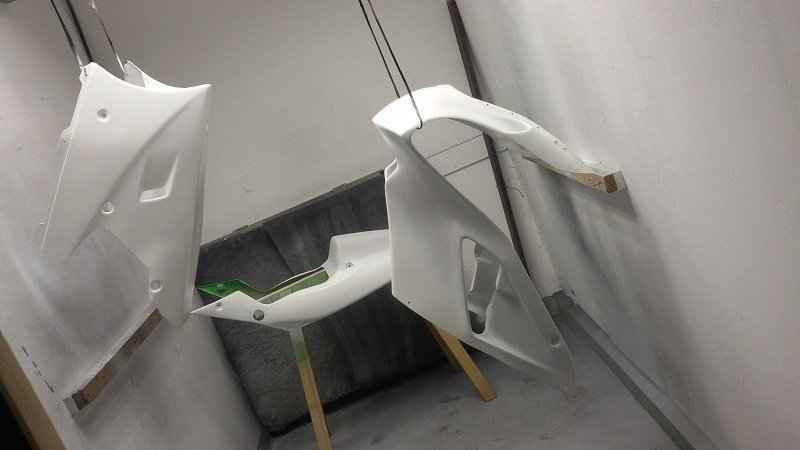

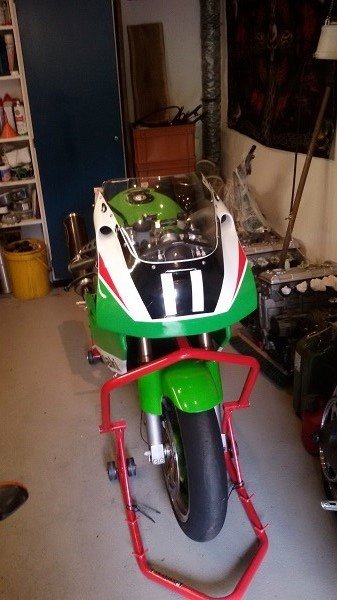

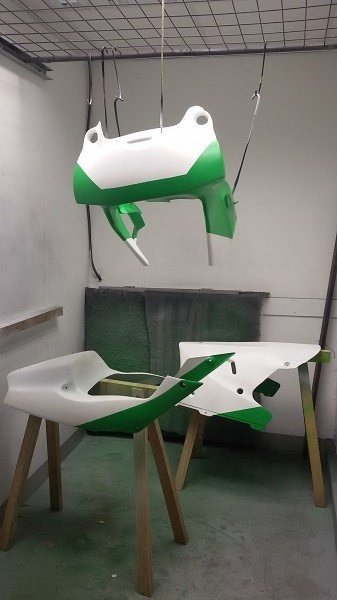

24.9.2014 wieder schick gemacht und neues Heck verbaut
24.9.2014 wieder schick gemacht und neues Heck verbaut
20140924 15.56.40.jpg (193.66 KiB) 14310 mal betrachtet

29.9.2014 wieder nach Peenemünde und Blut geleckt. Voll geil so eine ZXR!
29.9.2014 wieder nach Peenemünde und Blut geleckt. Voll geil so eine ZXR!

Das Moped darf bleiben! :D
:prost:

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

2015 3 mal nach Peenemünde und viel Spaß mit gleichgesinnten gehabt!
Sind eine Gruppe von ca 20 Leuten mit überwiegend Kawasakis und 750er aus den 90érn
26.11.2015 Mit Andy und Stefan zu Ulf Penner nach Bremen
26.11.2015 Mit Andy und Stefan zu Ulf Penner nach Bremen
Der Dateianhang 20150530_152453.jpg existiert nicht mehr.
links: ZX7 ----- mitte: meine ZXR750J ----- rechts: YZF750R

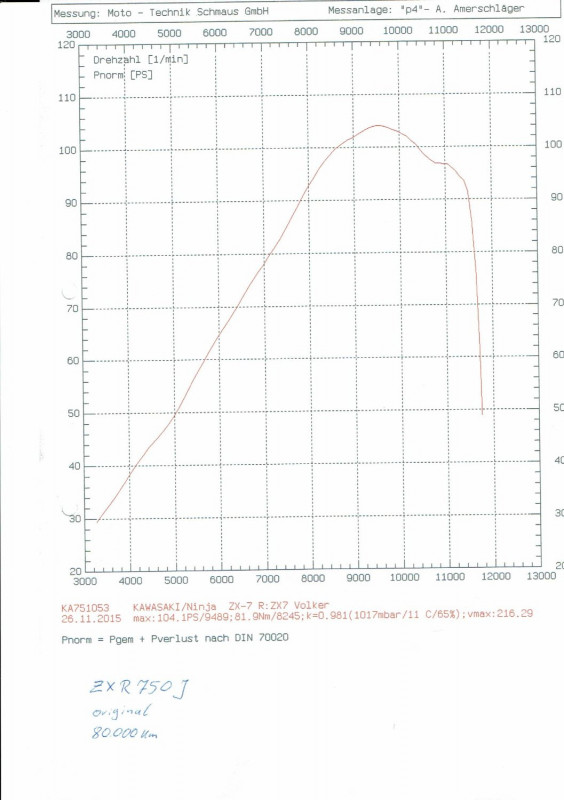

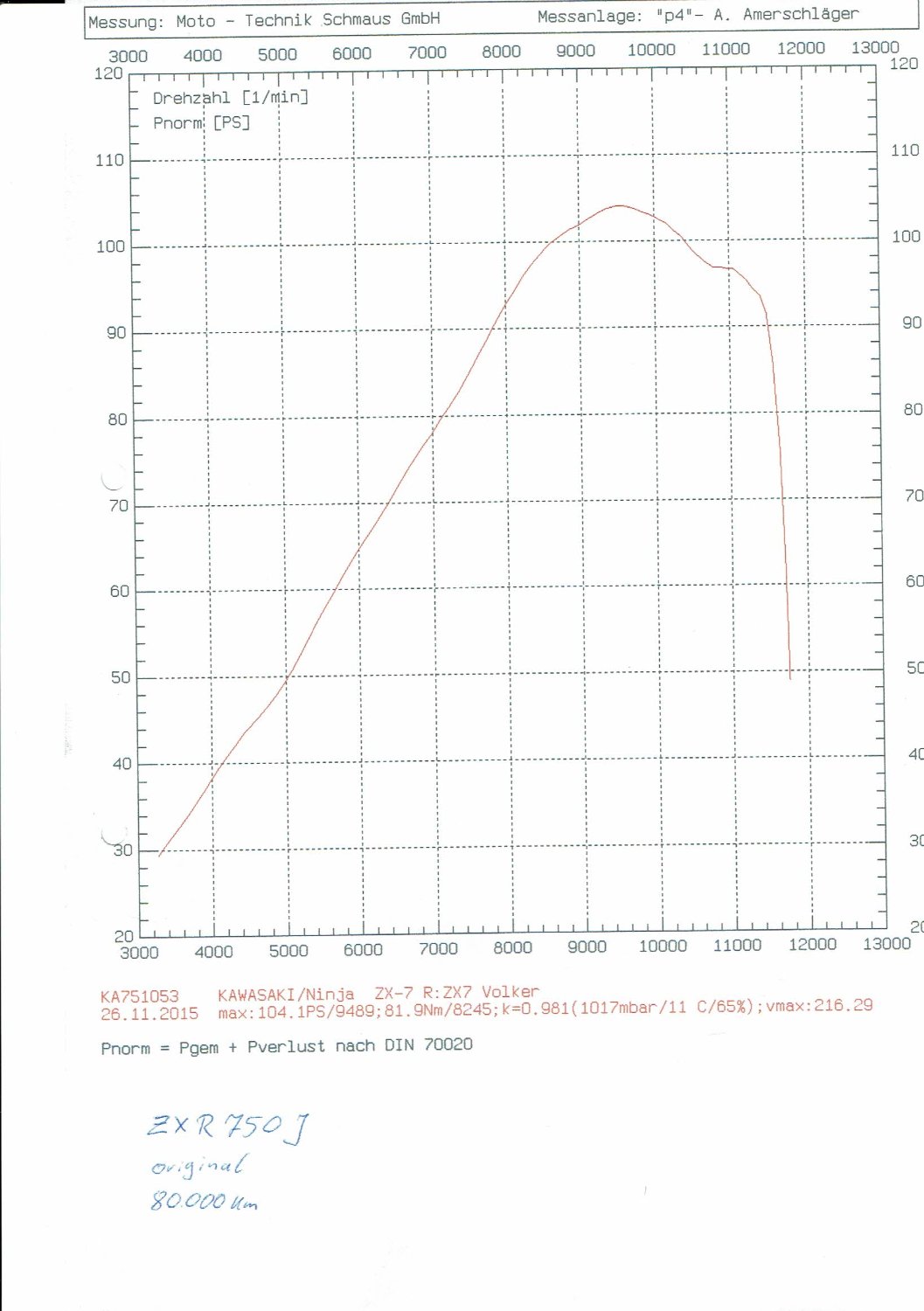

J Motor original mit 80.000km
J Motor original mit 80.000km

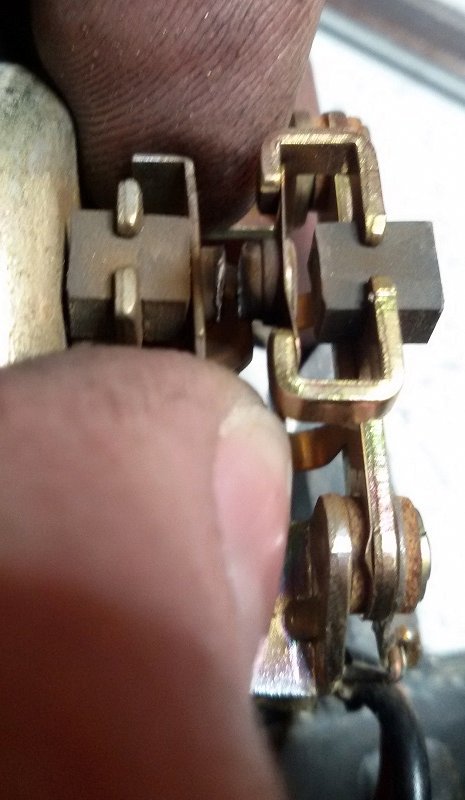

Erste Ausfallerscheinungen
Erste Ausfallerscheinungen
Der Dateianhang 20150530_152453.jpg existiert nicht mehr.
Zuletzt geändert von Buelltreiber am 25 Okt 2021 10:27, insgesamt 2-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

sollte vielleicht verschoben werden...
kommt bald noch mehr zu. :oops:

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Einen defekten L-Motor bekommen und los gehts...
11.12.2015 Motorausbau
11.12.2015 Motorausbau

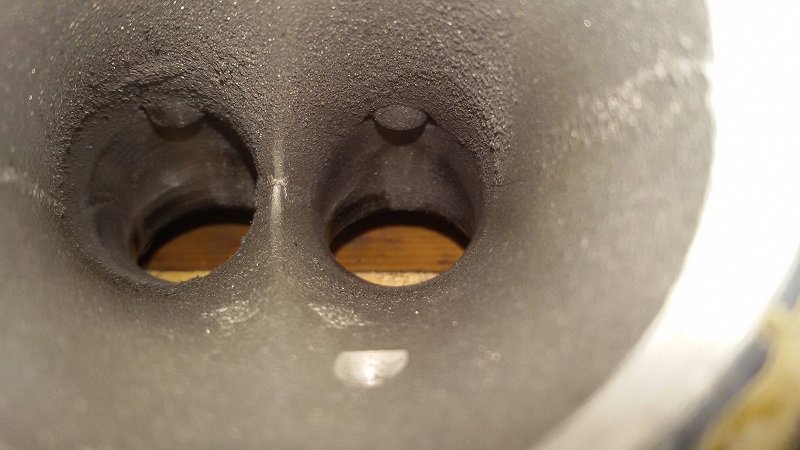

11.12.2015 Einlasskanal original
11.12.2015 Einlasskanal original

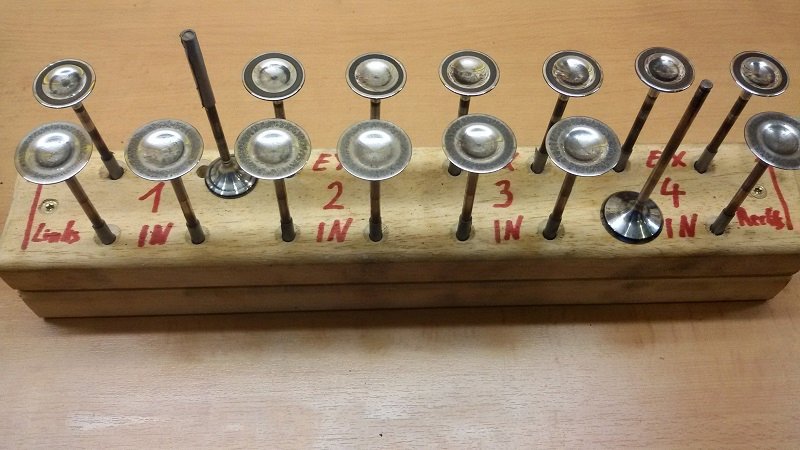

11.12.2015 Ventile aufgearbeitet
11.12.2015 Ventile aufgearbeitet

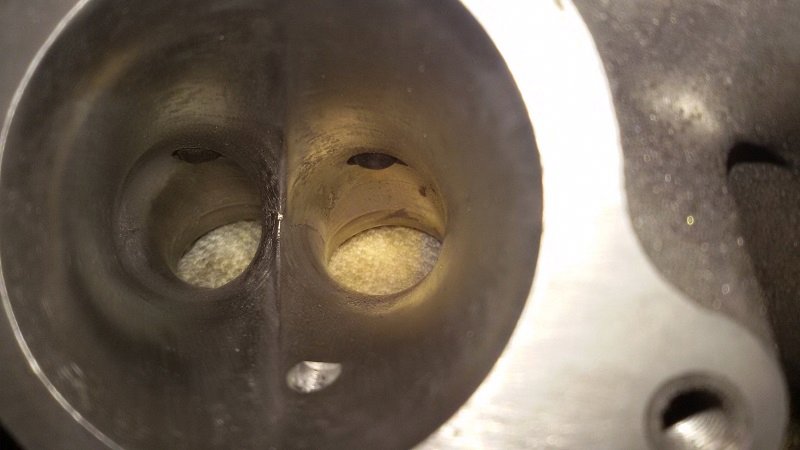

Kanäle geglättet
Kanäle geglättet

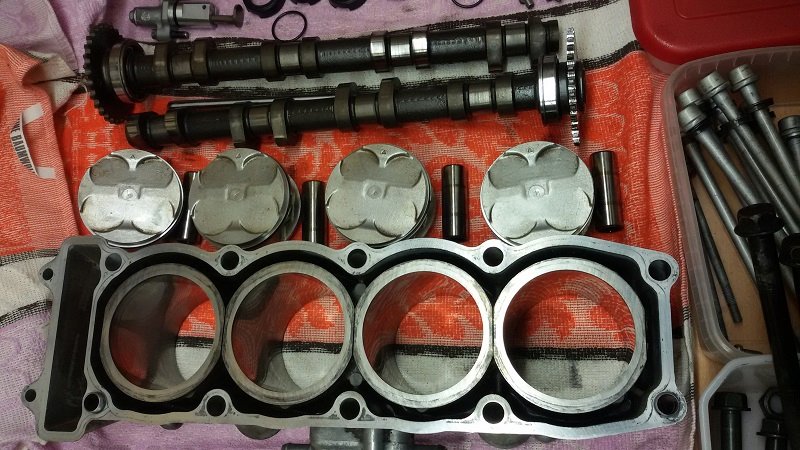

Kolben und Zylinderbank aufbereitet
Kolben und Zylinderbank aufbereitet

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

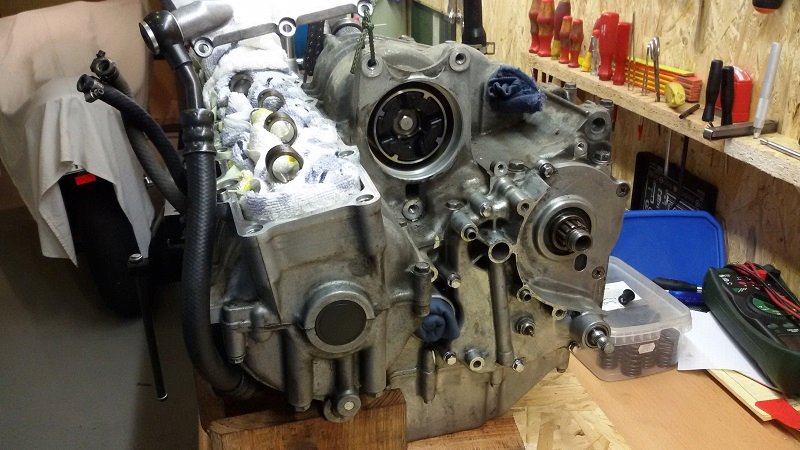

11.12.2015 Ölwanne nach Reinigung des Ölsiebes bereits wieder montiert
11.12.2015 Ölwanne nach Reinigung des Ölsiebes bereits wieder montiert

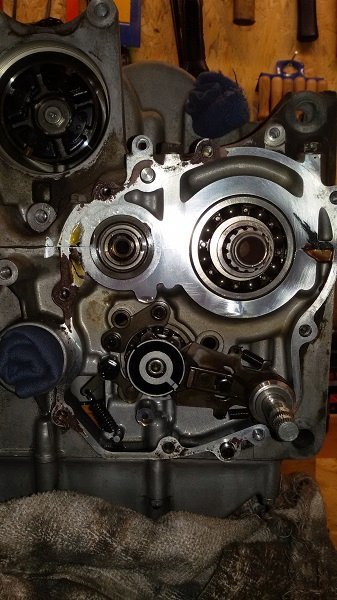

13.12.2015 Die 3 Simmeringe erneuert
13.12.2015 Die 3 Simmeringe erneuert

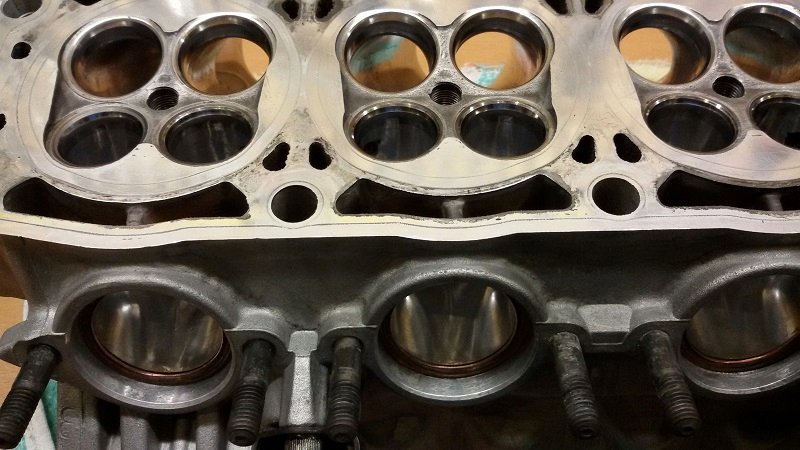

2.1.2016 Kanäle und Dichtflächen fertig
2.1.2016 Kanäle und Dichtflächen fertig

9.1.2016 Steuergeräte Adapter mit HowTo aus dem Forum angefertigt
9.1.2016 Steuergeräte Adapter mit HowTo aus dem Forum angefertigt

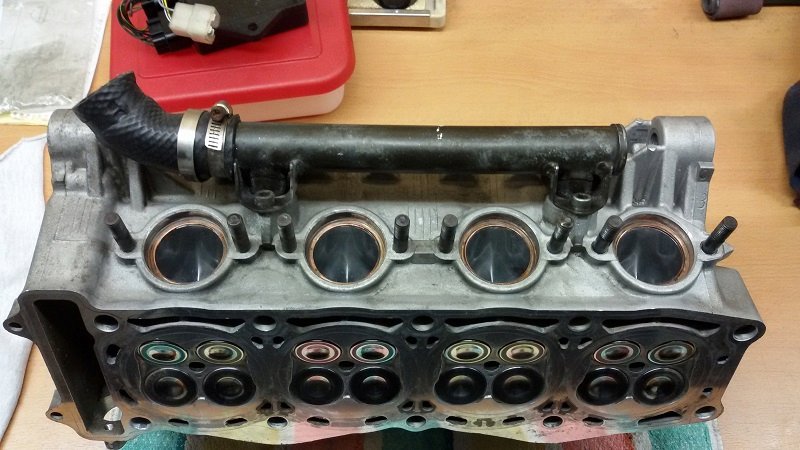

14.01.2016 Zylinderkopf fertig. J-Kopf mit L-Nockenwellen und Ventilfedern
14.01.2016 Zylinderkopf fertig. J-Kopf mit L-Nockenwellen und Ventilfedern
Zuletzt geändert von Buelltreiber am 17 Mär 2018 8:52, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

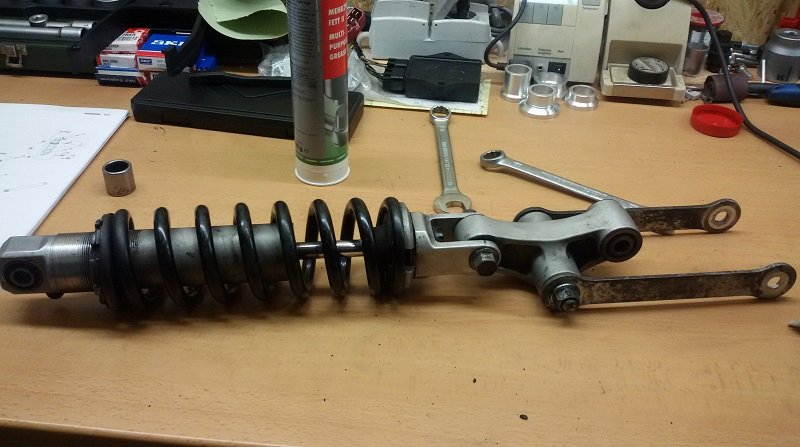

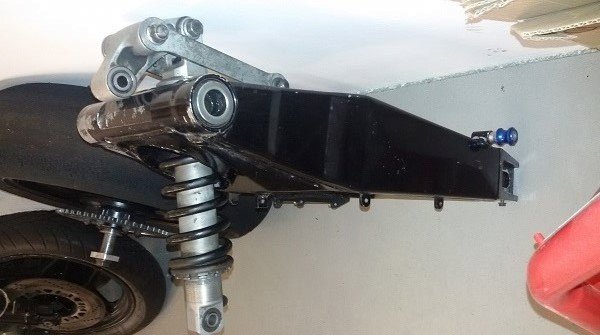

25.1.2016 Federbeinumlenkung zerlegt, gereinigt, teilweise erneuert und frisch gefettet
25.1.2016 Federbeinumlenkung zerlegt, gereinigt, teilweise erneuert und frisch gefettet

25.1.2016 Schwingenschleifer erneuert
25.1.2016 Schwingenschleifer erneuert

Schwingenlagerung gereinigt, teilweise erneuert, gefettet
Schwingenlagerung gereinigt, teilweise erneuert, gefettet

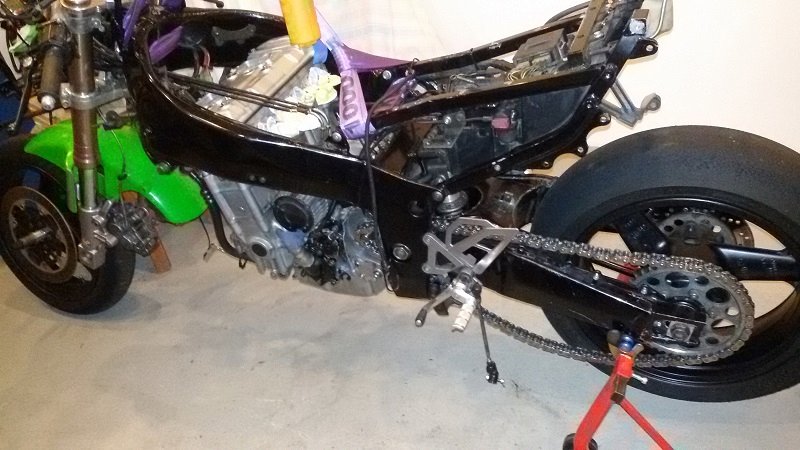

30.1.2016 Motoreinbau
30.1.2016 Motoreinbau

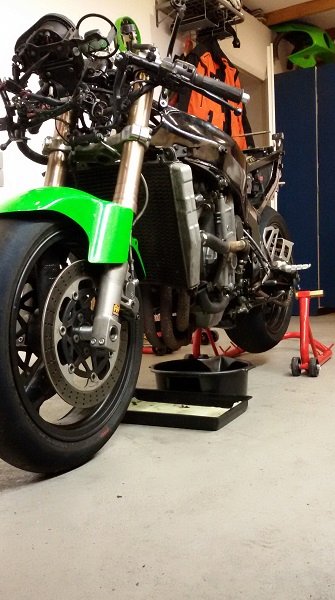

31.1.2016 Flüssigkeiten auffüllen
31.1.2016 Flüssigkeiten auffüllen


J-Motor mit L-Kolben, L-Nockenwellen, L-Ventilfedern, L-Steuergerät und J-Vergasern

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

dann ging es ans erleichtern der ZXR

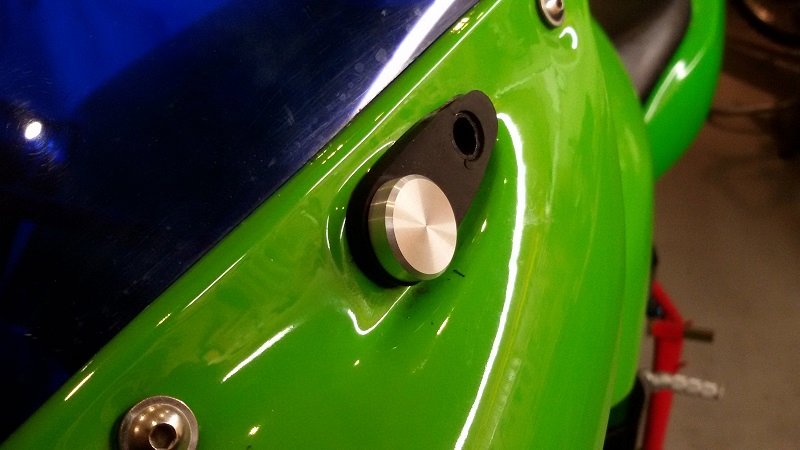

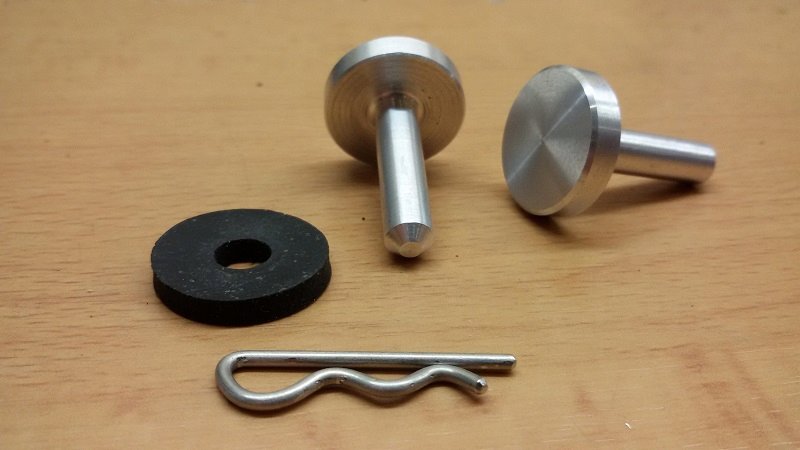

Pins zur Kanzelbefestigung am Spiegelhalter aus Alu
Pins zur Kanzelbefestigung am Spiegelhalter aus Alu


Tachoschneckenersatz aus Alu
Tachoschneckenersatz aus Alu

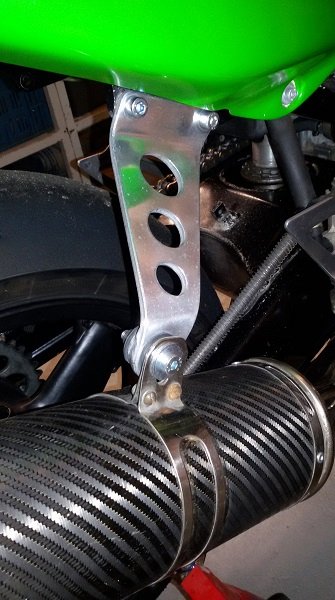

Auspuffhalter und leichter Endschalldämpfer (neu gestopft)
Auspuffhalter und leichter Endschalldämpfer (neu gestopft)

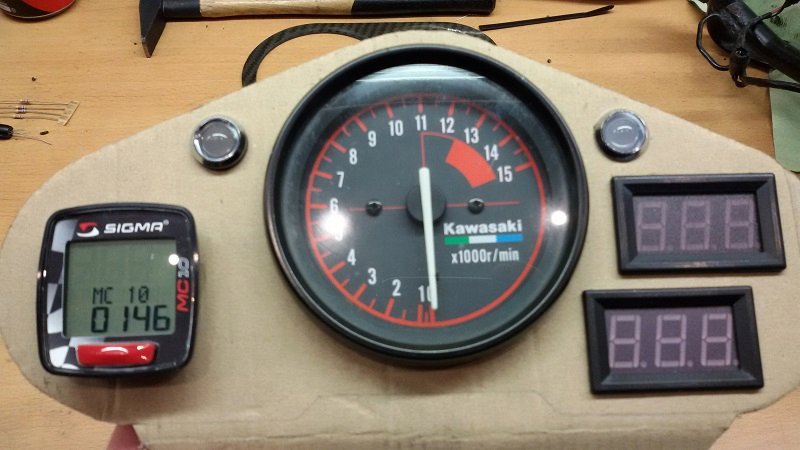

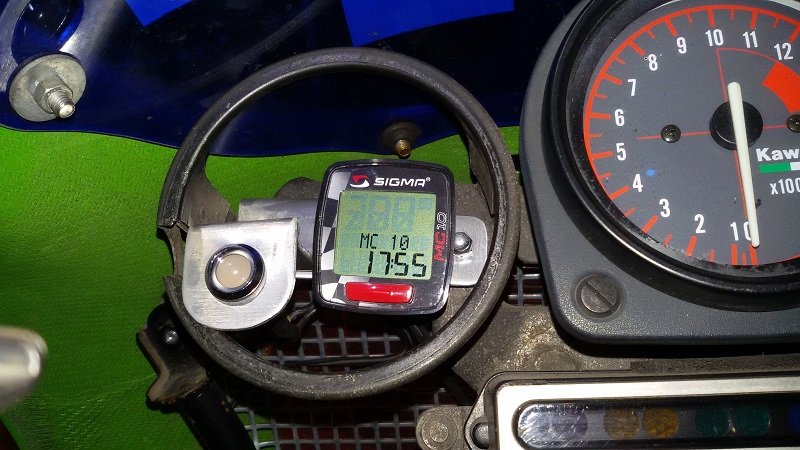

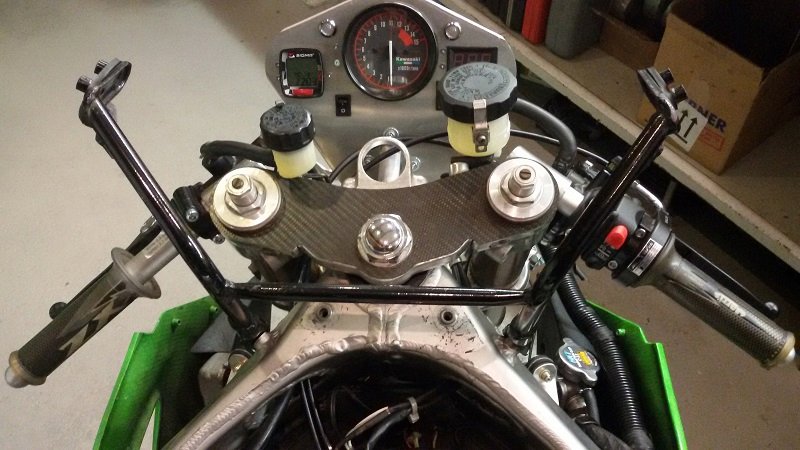

Fahrradtacho und Anzeige für Kühlwasser zu heiß( Lüfter ist rausgeflogen)
Fahrradtacho und Anzeige für Kühlwasser zu heiß( Lüfter ist rausgeflogen)

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

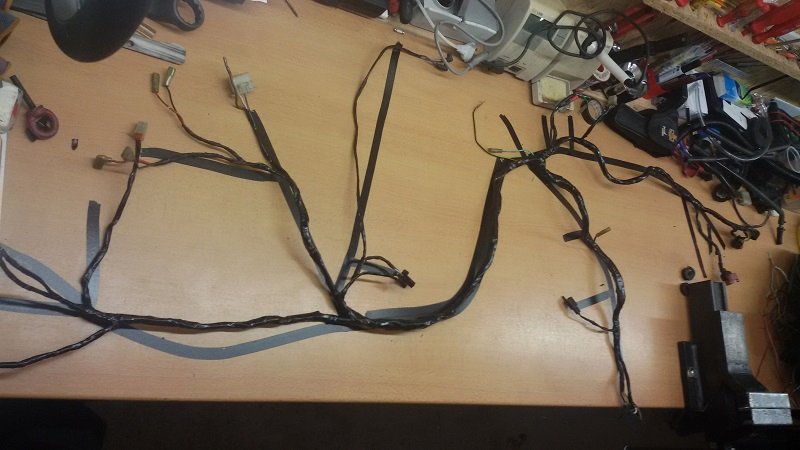

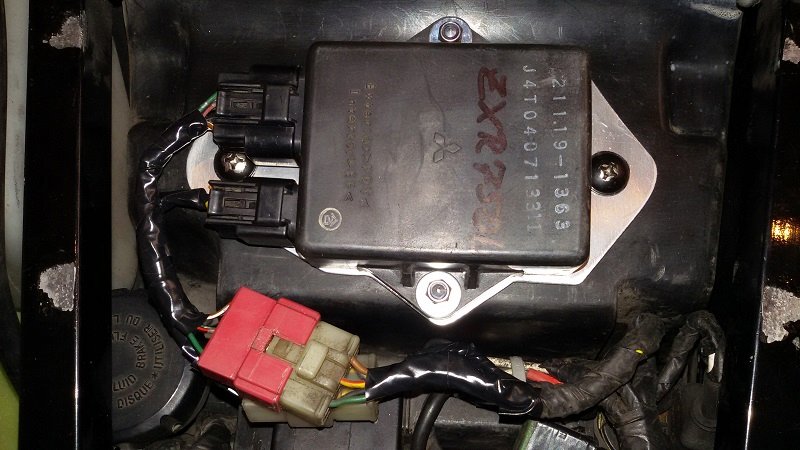

L-CDI an J-Kabelbaum
L-CDI an J-Kabelbaum

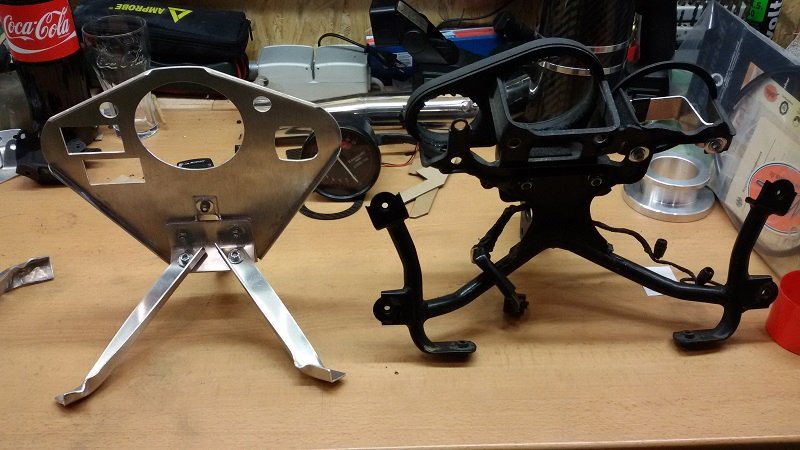

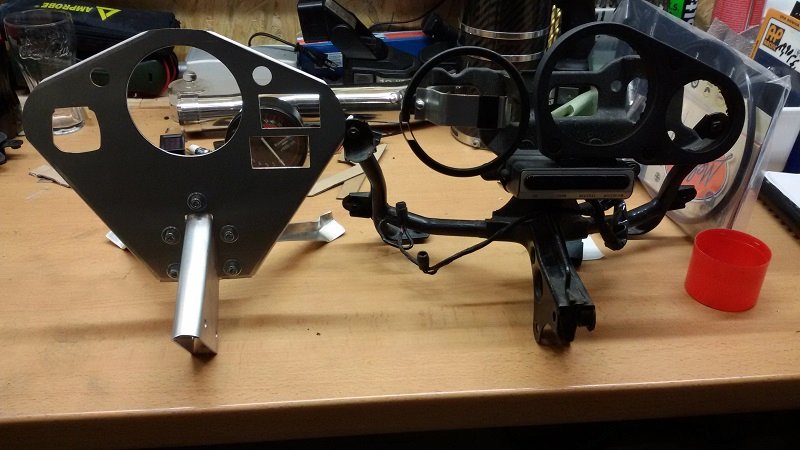

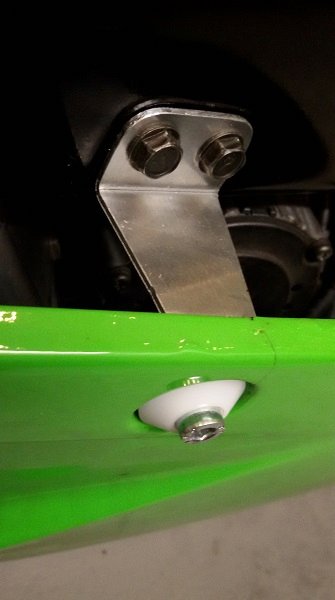

Alu Verkleidungshalter und Kunststoffeinsätze für die Verkleidungsgummies
Alu Verkleidungshalter und Kunststoffeinsätze für die Verkleidungsgummies

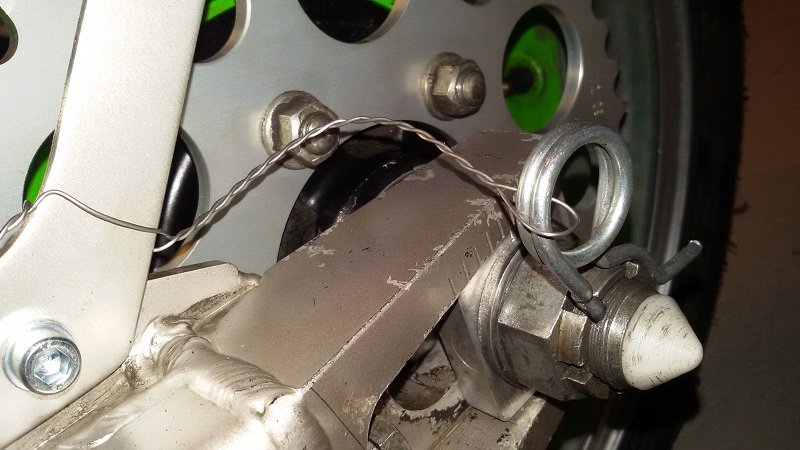

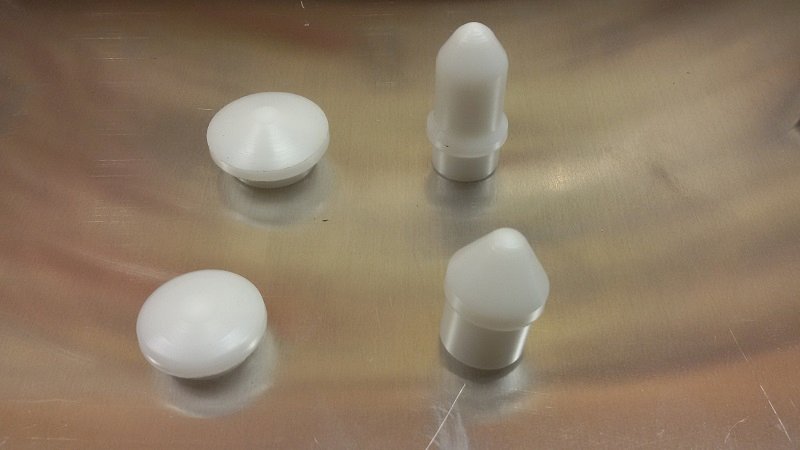

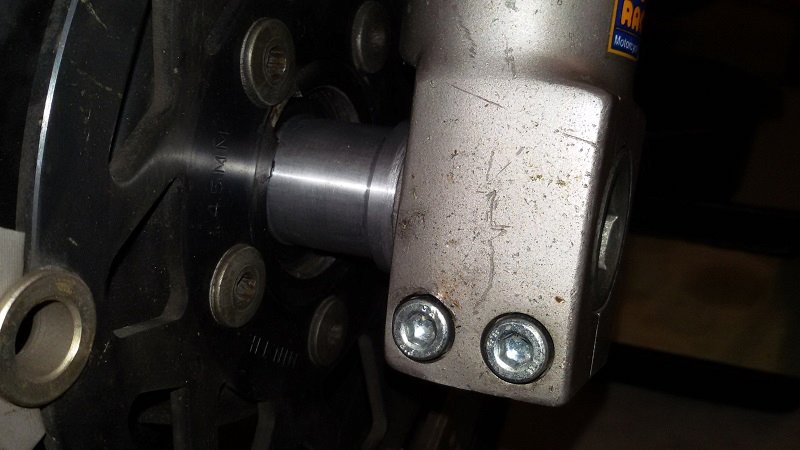

Einführhilfen und Abdeckkappen für beide Radachsen aus Delrin
Einführhilfen und Abdeckkappen für beide Radachsen aus Delrin

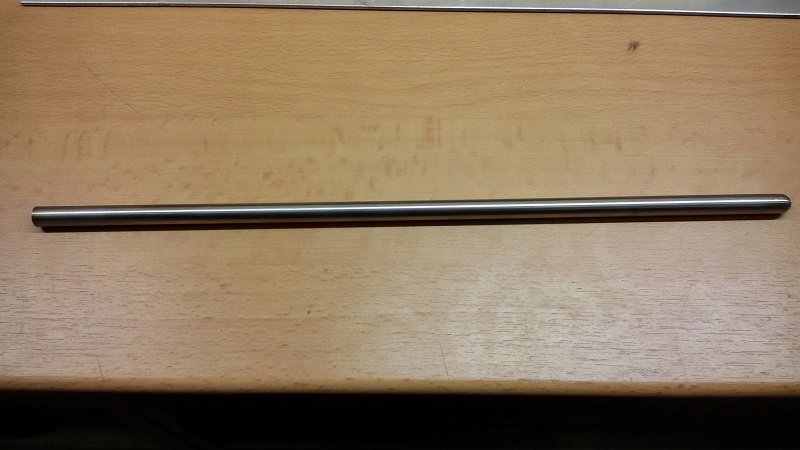

Neue Kupplungsdruckstange aus VA. Die Alte war zu kurz geworden
Neue Kupplungsdruckstange aus VA. Die Alte war zu kurz geworden

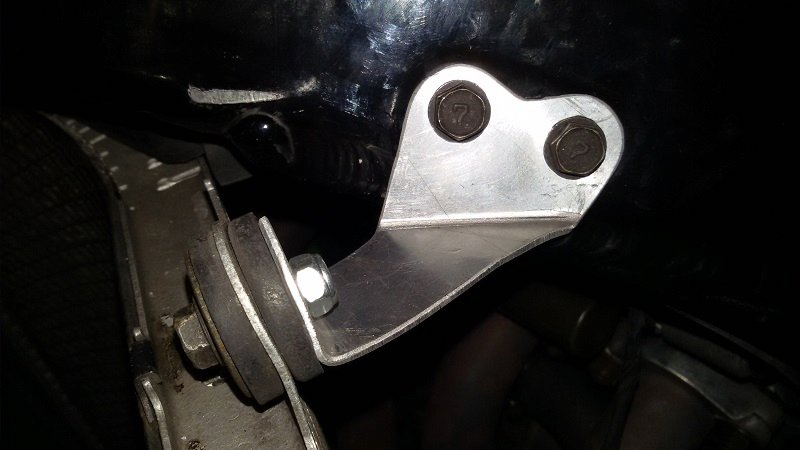

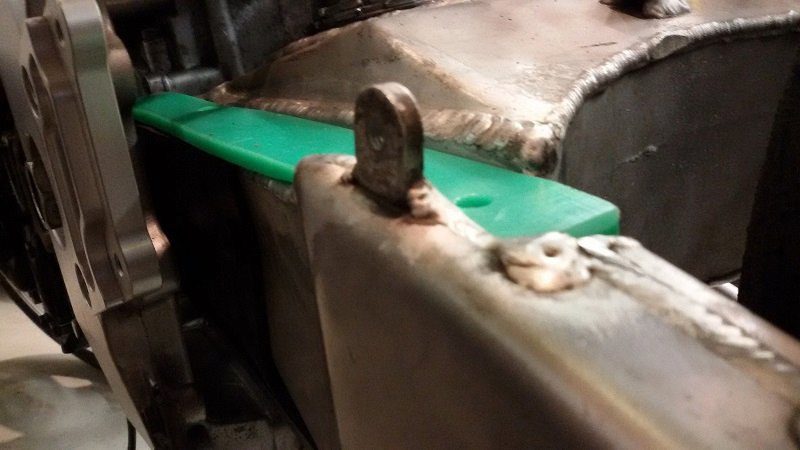

Kühlerhalter aus Alu
Kühlerhalter aus Alu

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

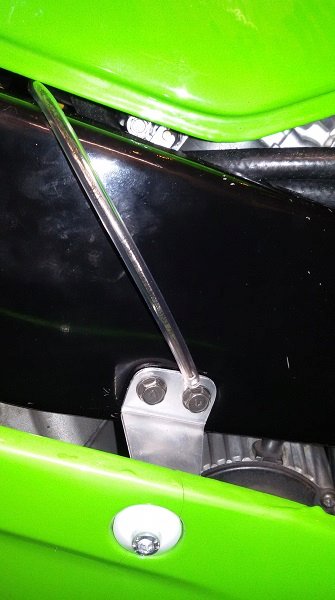

Chokezugersatz (linke Lenkerarmatur entfernt)
Chokezugersatz (linke Lenkerarmatur entfernt)

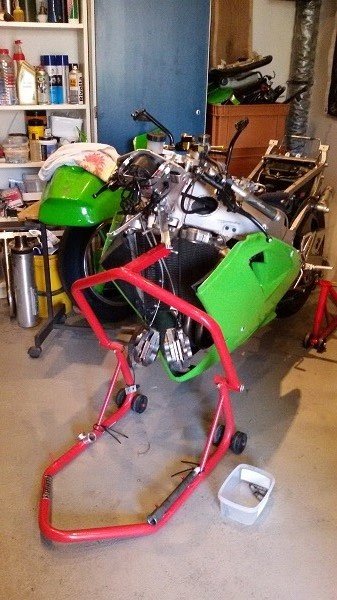

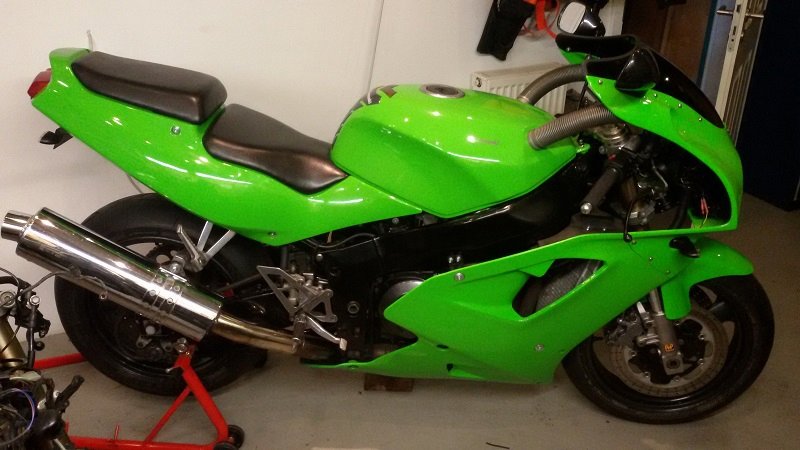

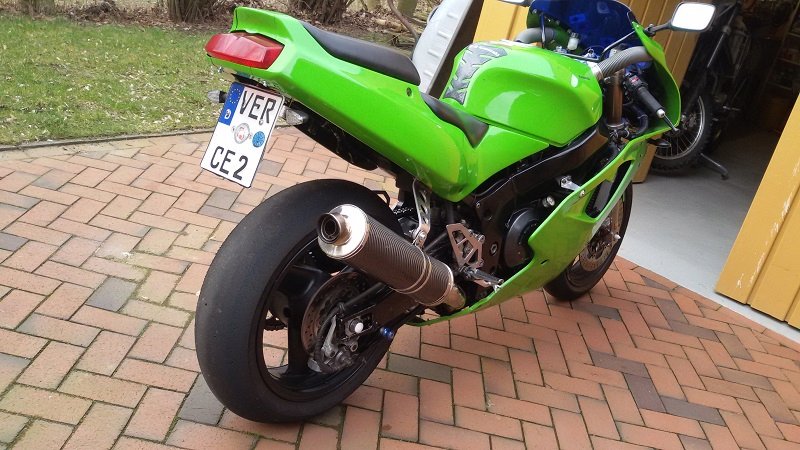

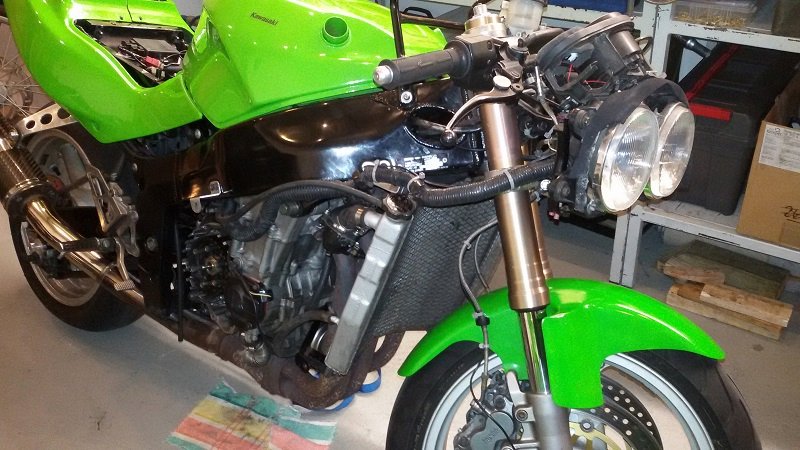

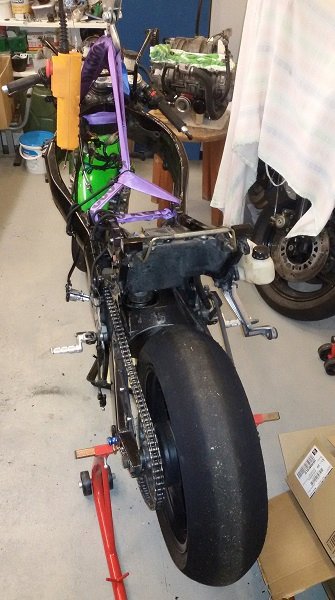

8.3.2016 Rückbau auf Straße um den Motor einzufahren und zu testen (mit roter Nummer).
8.3.2016 Rückbau auf Straße um den Motor einzufahren und zu testen (mit roter Nummer).

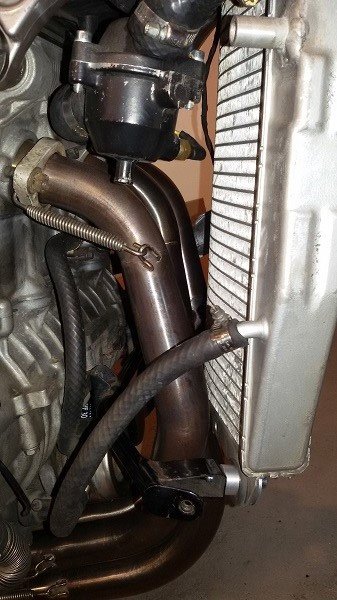

Auspuffadapter für Slip On Krümmer auf ZXR ESD
Auspuffadapter für Slip On Krümmer auf ZXR ESD

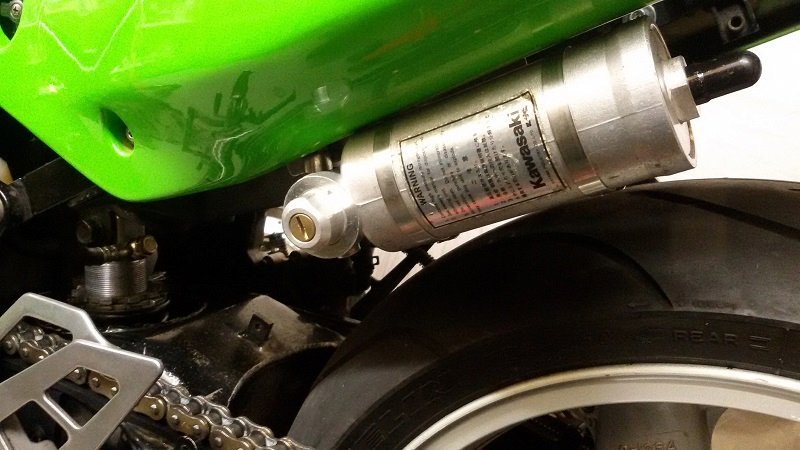

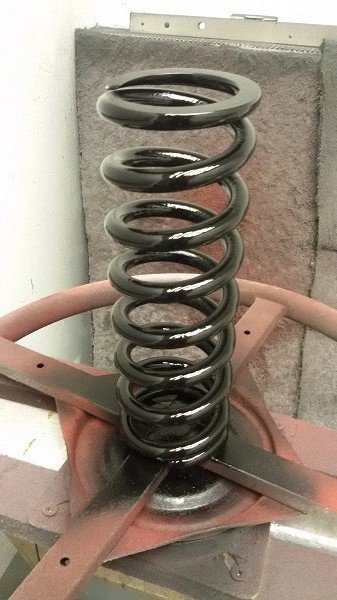

ZXR750K Federbein eingebaut
ZXR750K Federbein eingebaut

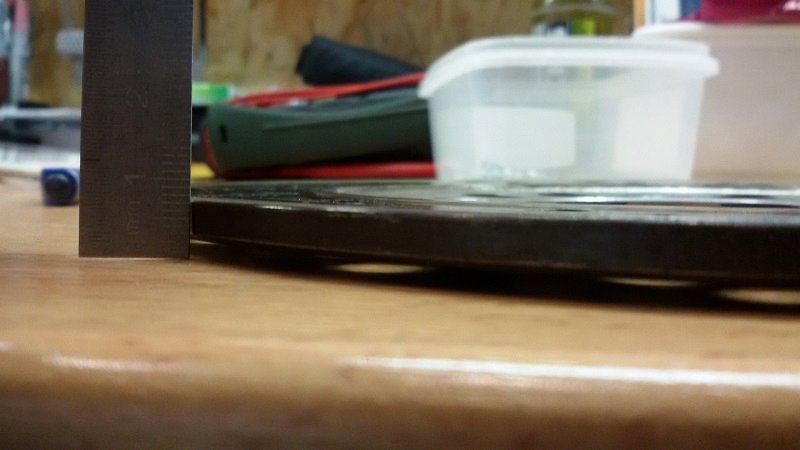

23.3.2016 Kupplungsprobleme (Trennte nicht sauber). Verzogene Stahlscheiben ersetzt und Antihopping eingestellt
23.3.2016 Kupplungsprobleme (Trennte nicht sauber). Verzogene Stahlscheiben ersetzt und Antihopping eingestellt

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Der Winter war Ereignisreich.
-Motorumbau
-Alle Bremssättel zerlegt, gereinigt und neu eingedichtet,
-Bremspumpen zerlegt gereinigt und verschlissene Dichtungen ersetzt
-Kupplungshydraulik zerlegt gerinigt und neue Dichtsätze eingebaut
-Lenkkopflager ausgewaschen überprüft und gefettet
-Radlager erneuert
-Gabelöl und Simmeringe gewechselt
-Lenkungsdämper verbaut

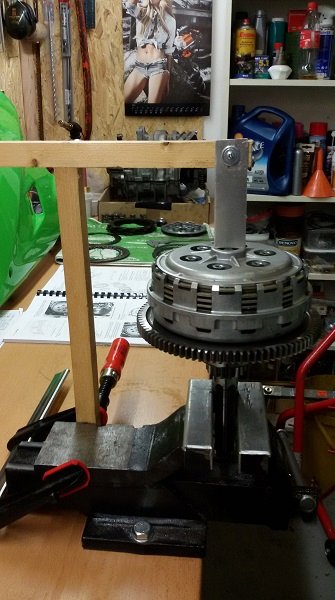

Neues Kupplungspaket mit 2mm Stahlscheiben eingestellt
Neues Kupplungspaket mit 2mm Stahlscheiben eingestellt

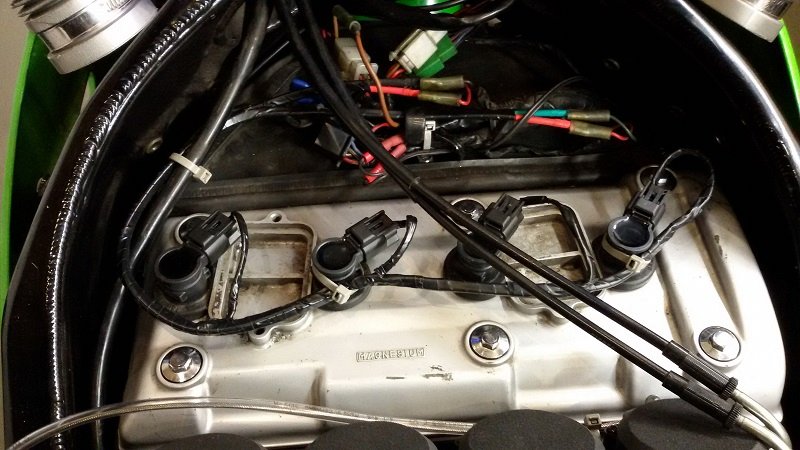

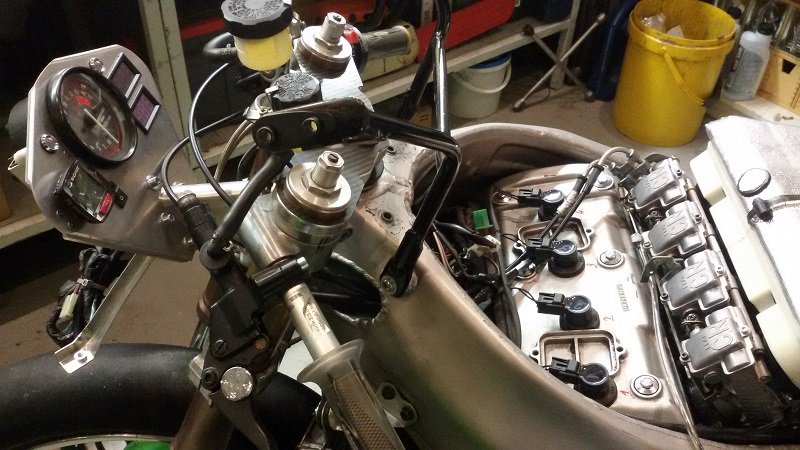

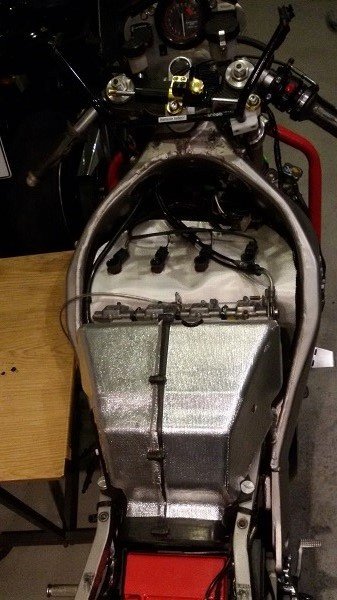

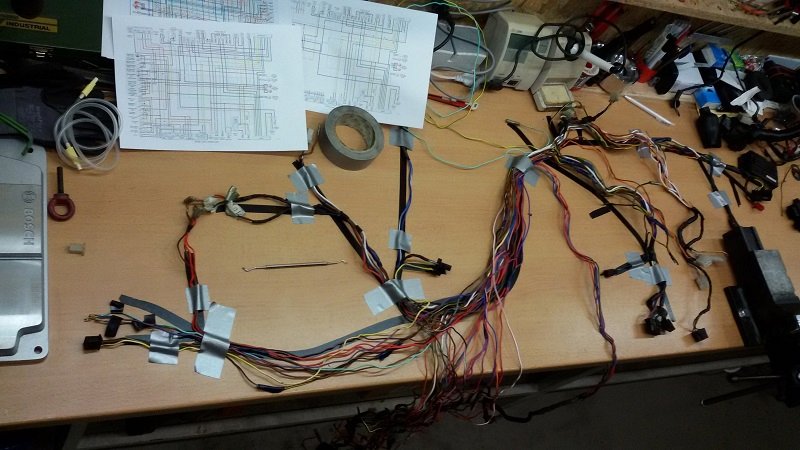

Umbau auf GSXR Einzelzündspulen mit Adapterkabelbaum
Umbau auf GSXR Einzelzündspulen mit Adapterkabelbaum

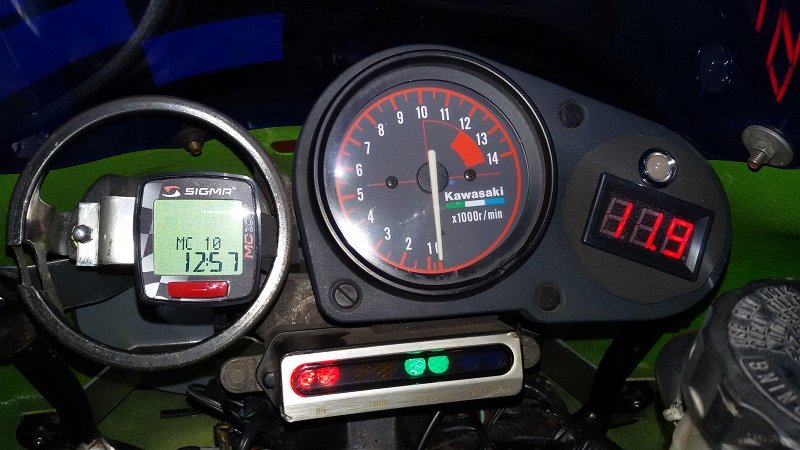

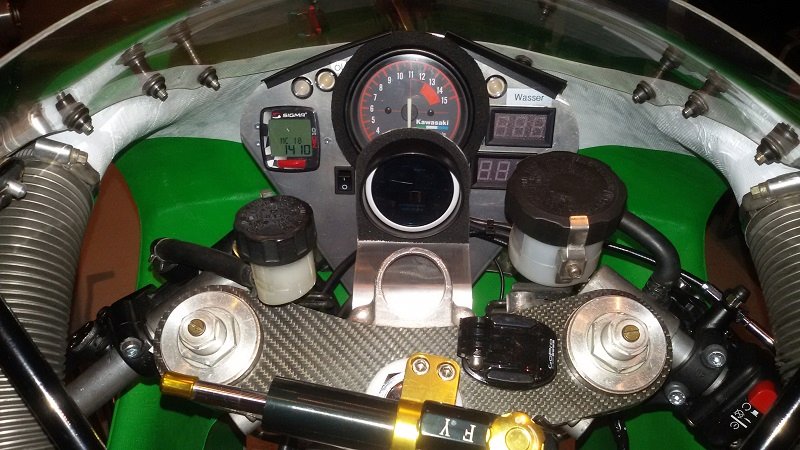

Digitale Wassertemperaturanzeige
Digitale Wassertemperaturanzeige

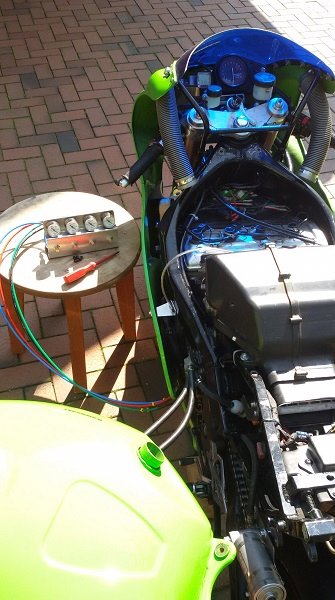

2.5.2016 Vergasersyncronisation und Rückbau auf Rennstrecke
2.5.2016 Vergasersyncronisation und Rückbau auf Rennstrecke

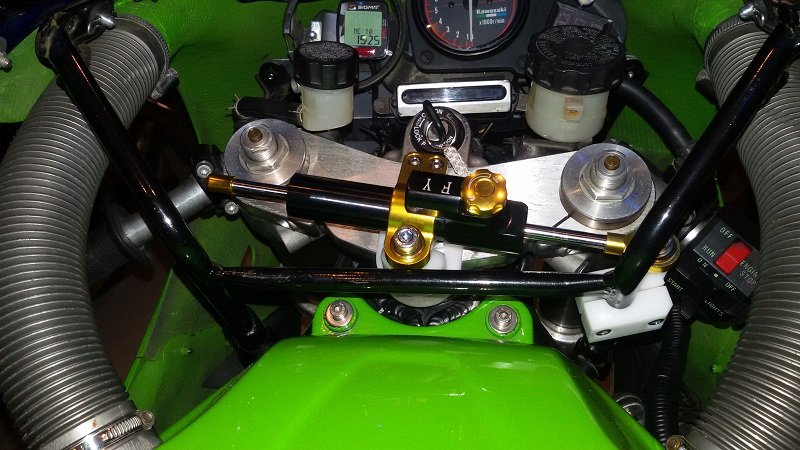

Lenkungsdämpfer mit Eigenbauhalterung aus Delrin
Lenkungsdämpfer mit Eigenbauhalterung aus Delrin
Zuletzt geändert von Buelltreiber am 10 Mär 2018 21:29, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Lenkungsdämpfer mit Eigenbauhalterung
Lenkungsdämpfer mit Eigenbauhalterung
Dann endlich wieder auf die Stecke
Dabei waren mehreren ZXR750J, eine ZXR750L, mehrere ZX7, zwei GPZ900R, Zx6r, ZX9R, YZF750R und zwei "Fremdfabrikate"

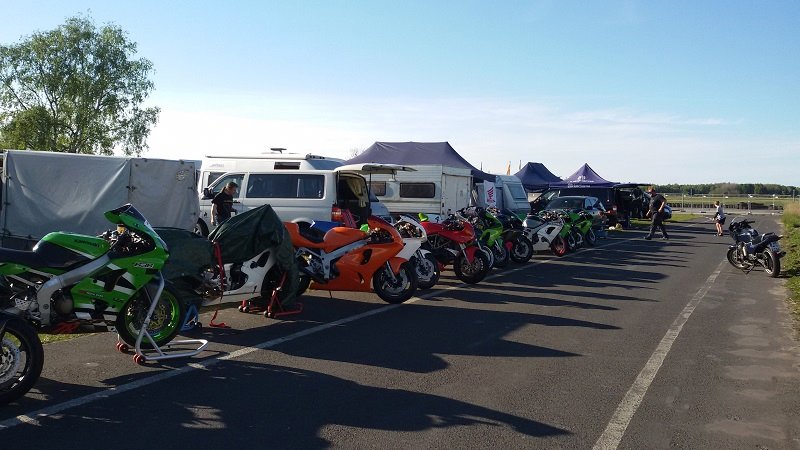

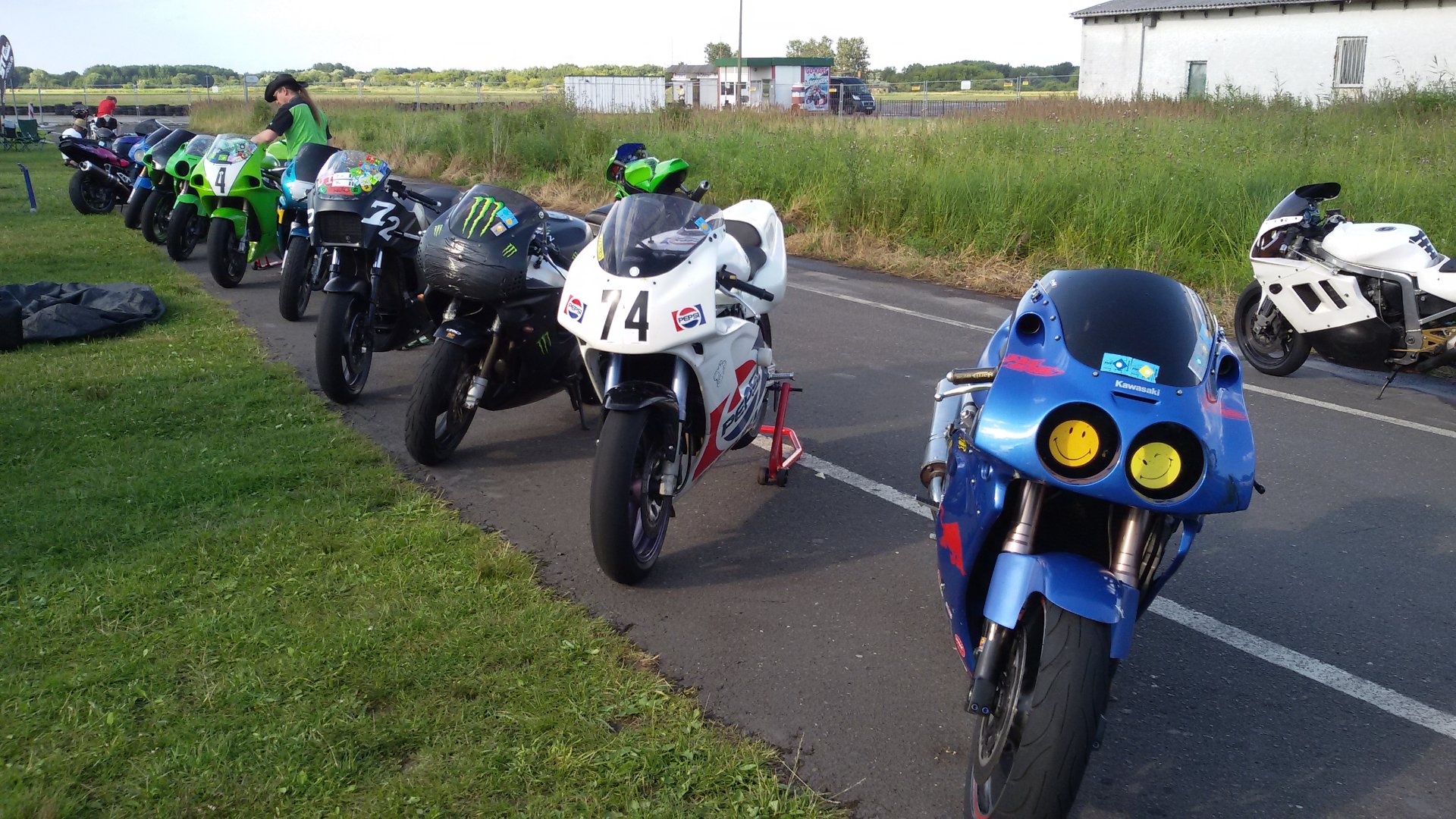

13.5.2016 ab nach Peenemünde zum PMV
13.5.2016 ab nach Peenemünde zum PMV
Abends gab es natürlich reichlich Gegrilltes und ein paar kühle Blonde :prost:



7.7.2016 Tag der Wahrheit, ab auf die Personenwage
7.7.2016 Tag der Wahrheit, ab auf die Personenwage
20160707-ZXR750J Gewicht.jpg (53.94 KiB) 14296 mal betrachtet




Hab noch einen zweiten Felgensatz bekommen
11.9.2016 Flutscht schon viel besser durch die Kurve...
11.9.2016 Flutscht schon viel besser durch die Kurve...
20160911-klein ZXR 750 J-Peenemünde.jpg (137.59 KiB) 14296 mal betrachtet

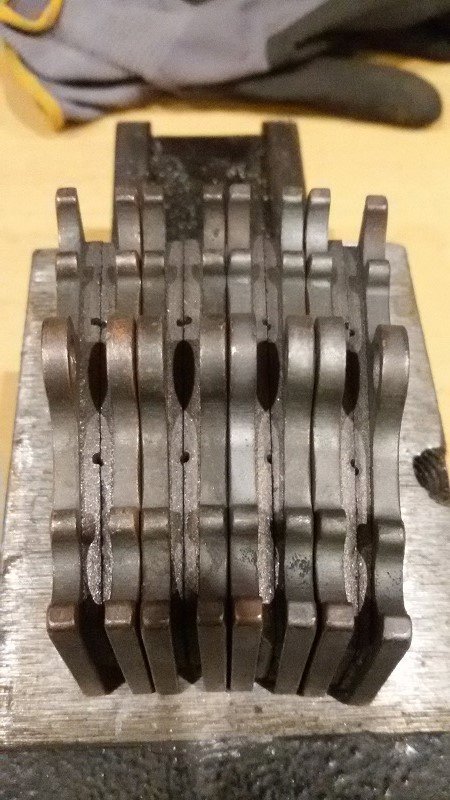

Probleme mit der Bremse. Schräge Abnutzung (SR Racing Sinter)
Probleme mit der Bremse. Schräge Abnutzung (SR Racing Sinter)
Zuletzt geändert von Buelltreiber am 10 Mär 2018 21:44, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

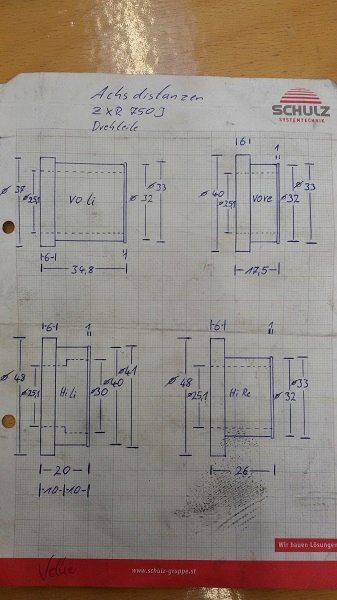

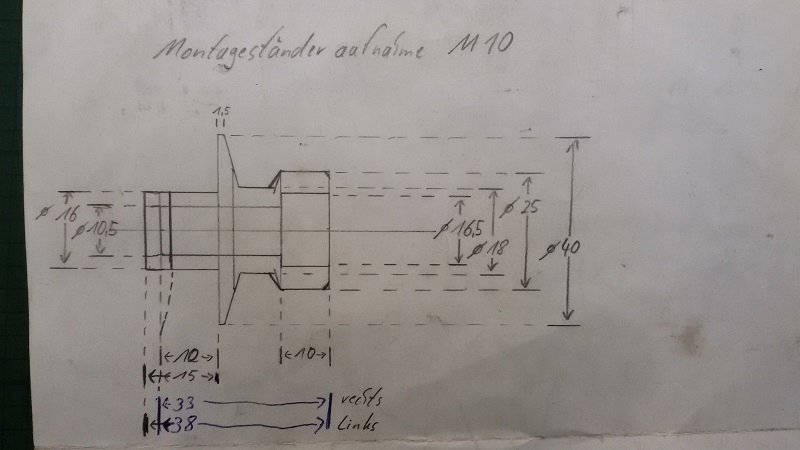

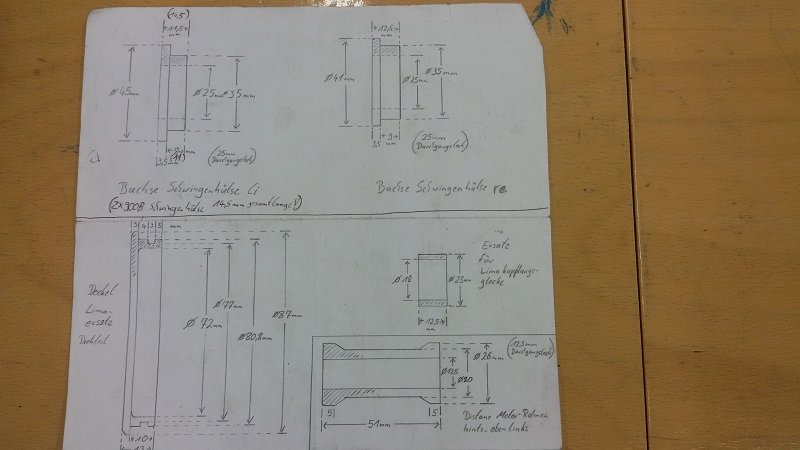

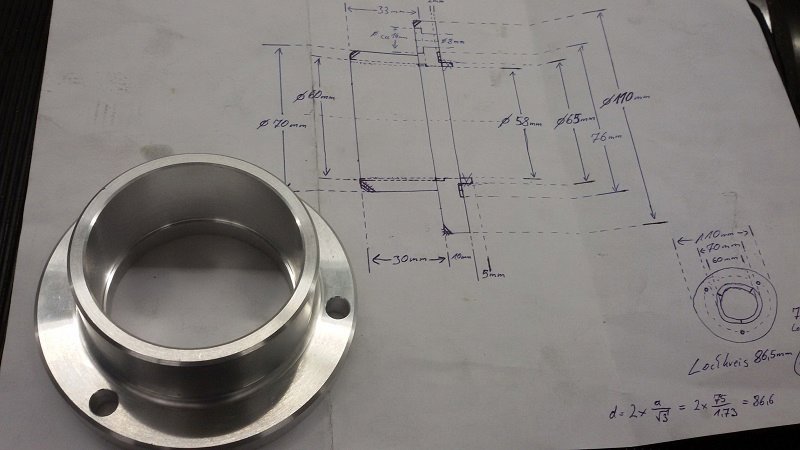

Hier ein paar Zeichnungen von Teilen die zwischenzeitlich an die ZXR gekommen sind.
Habe zum Glück die Möglichkeit gelegentlich an eine Drehbank zu dürfen. :loldevil:

Der Dateianhang 20161004_151009.jpg existiert nicht mehr.

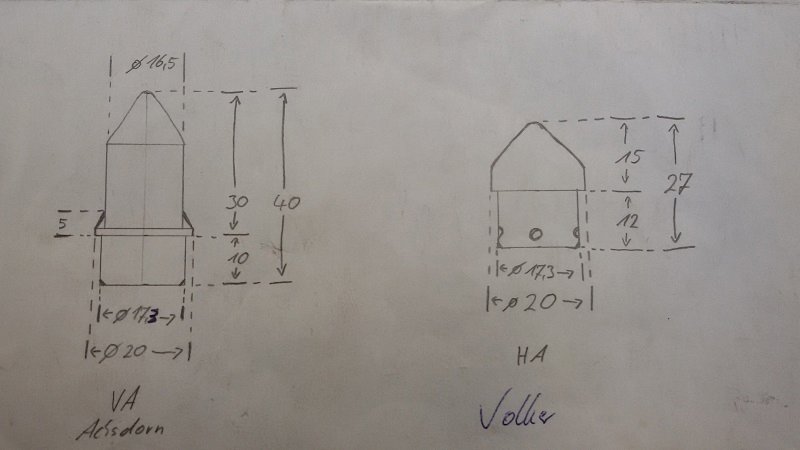

Durchführhilfen und Chrashpad für die Radachsen
Durchführhilfen und Chrashpad für die Radachsen

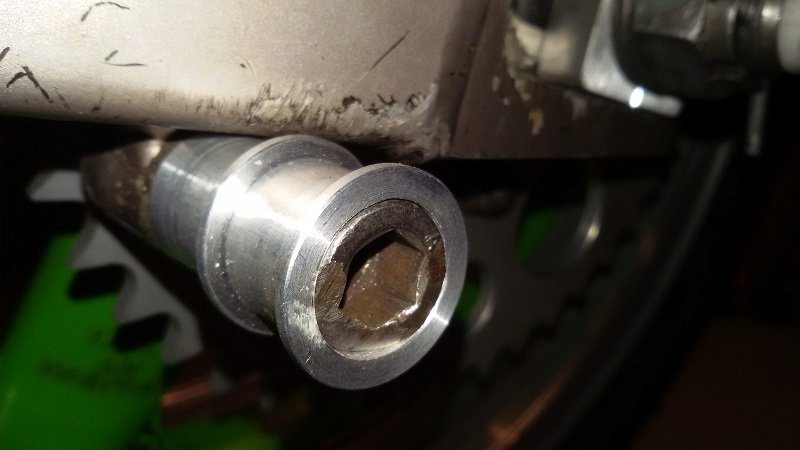

Heckständeraufnahmen mit Schwingenschutz
Heckständeraufnahmen mit Schwingenschutz

Verkleidungshalter
Verkleidungshalter

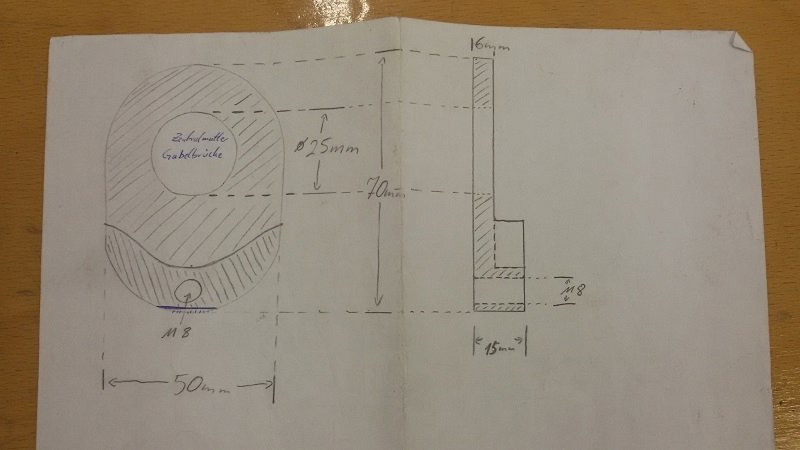

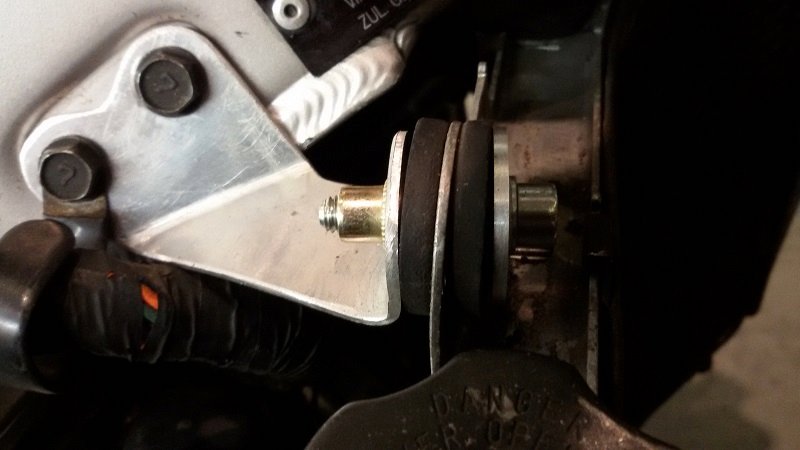

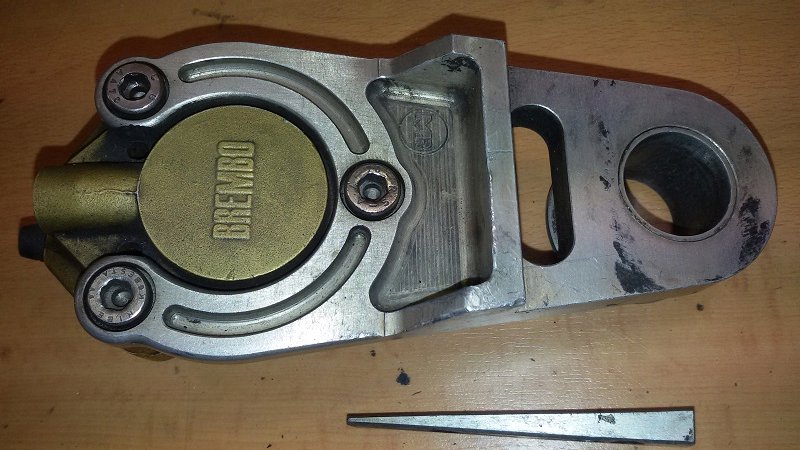

Lenkungsdämpferadapterplatte für Gabelbrücke
Lenkungsdämpferadapterplatte für Gabelbrücke

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Dann nach langer suche eine ziemlich runtergerittene K gefunden.
Leider mit L-Motor und vergaser, Zweimannheck und Sturzschaden.
Aber: Rahmen, Gabel, Tank, Drehzahlmesser, Kabelbaum, CDI, Federbein alles ZXR750K 8)


ZXR750K00313
ZXR750K00313

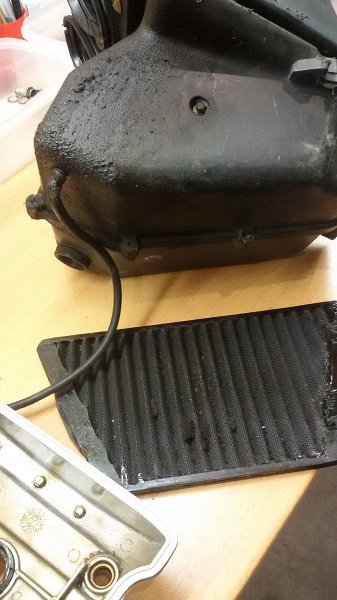

Dieses Foto ist Beispielhaft für den gesamten Zustand der K
Dieses Foto ist Beispielhaft für den gesamten Zustand der K

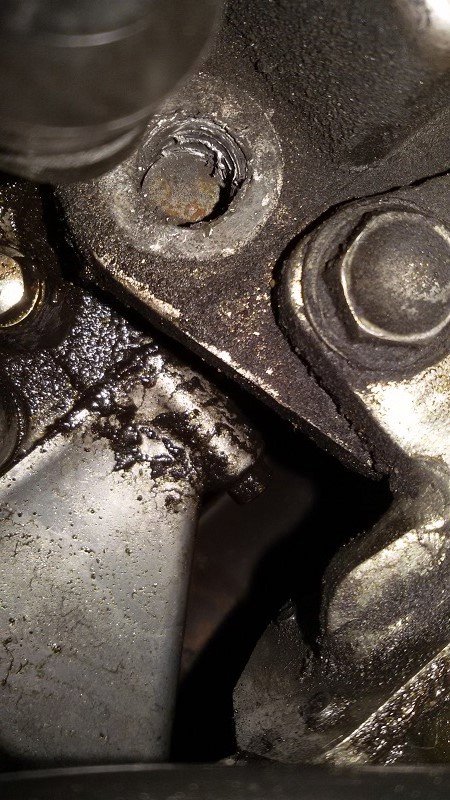

Motorhaltebolzen. zumindest die Reste davon...
Motorhaltebolzen. zumindest die Reste davon...

:ausziehen:

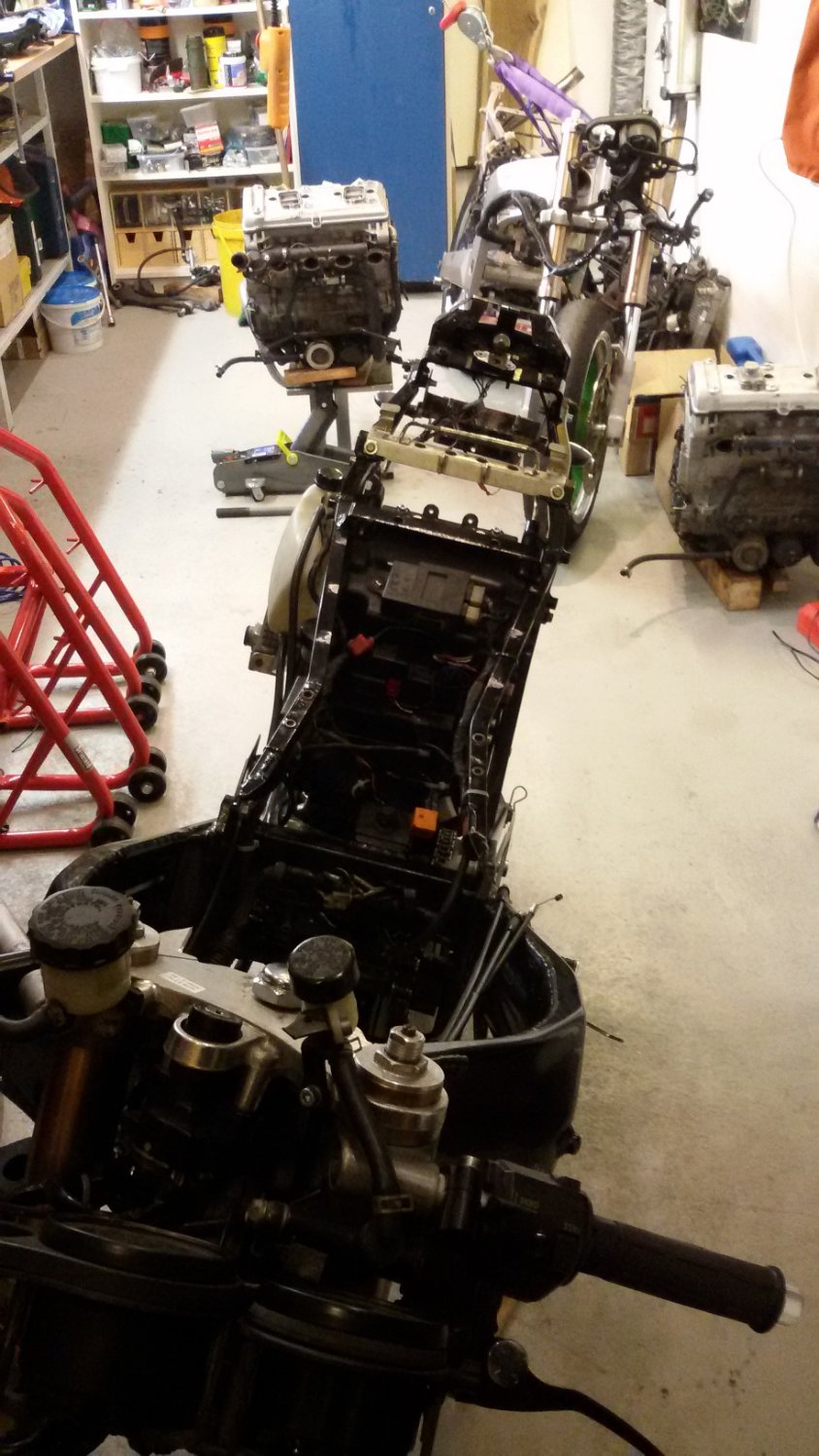

Also wieder von Vorne...
Also wieder von Vorne...
Zuletzt geändert von Buelltreiber am 27 Okt 2021 19:38, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

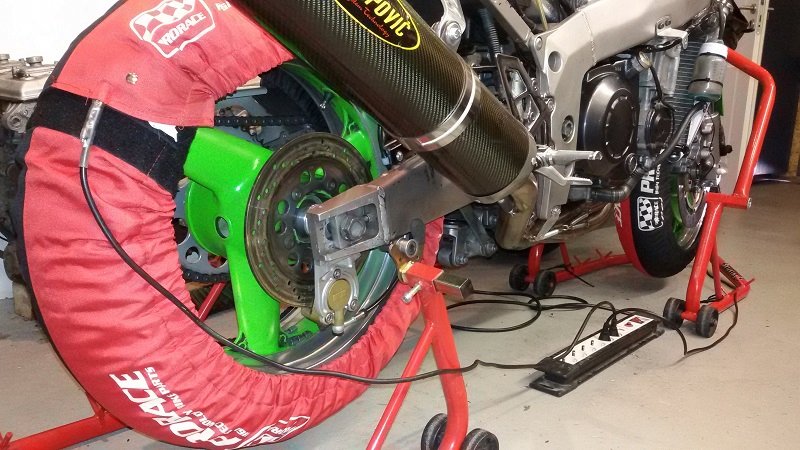

Meine J hat zwischenzeitlich noch eine schöne Akrapovic Komplettanlage mit Interferenzrohren bekommen.
Also ab zum Prüfstand zu Ulf Penner:

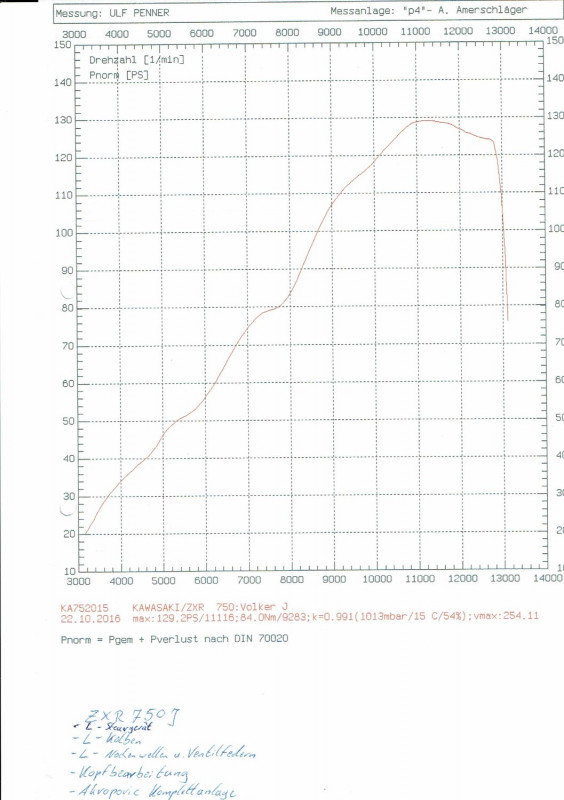

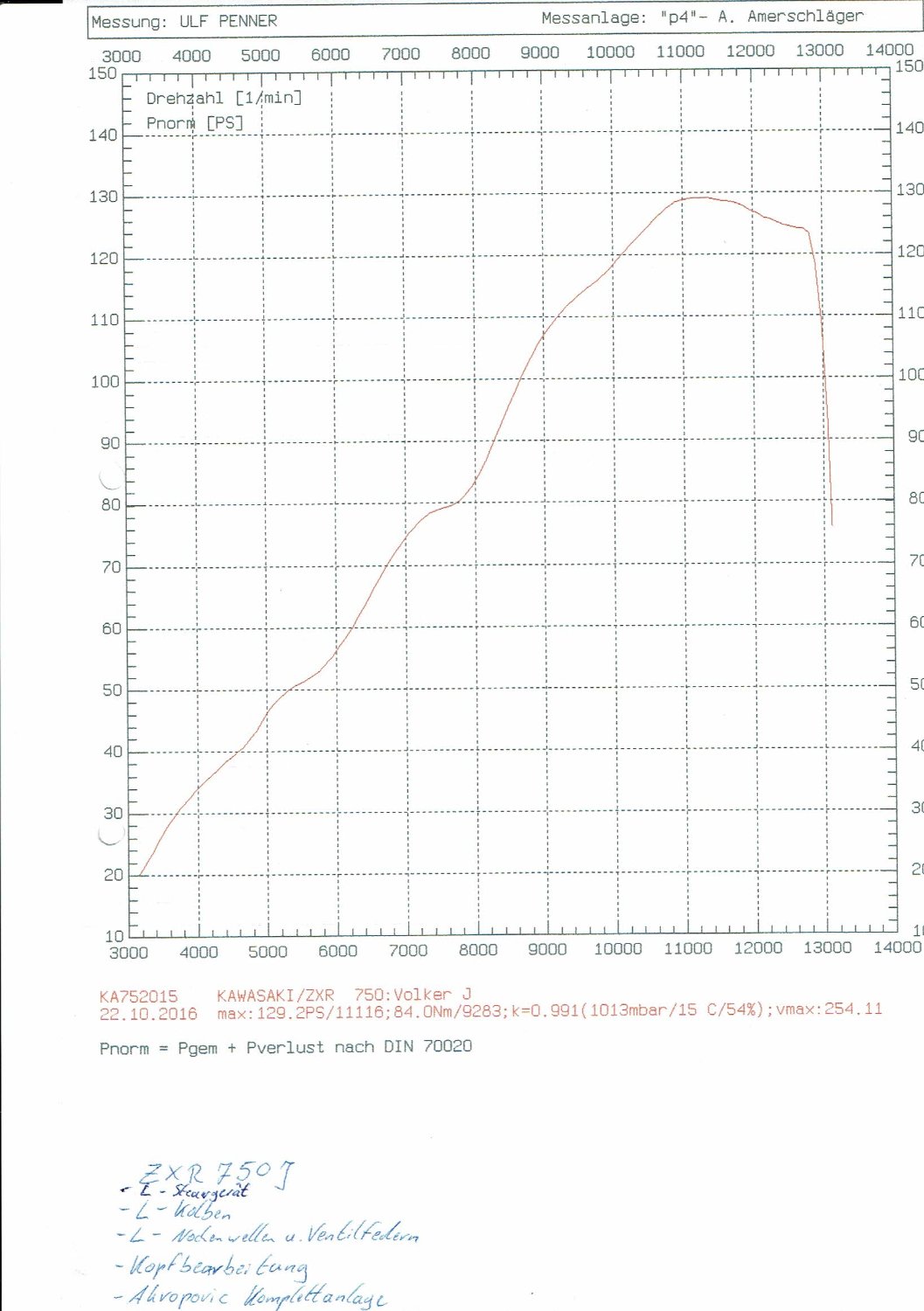

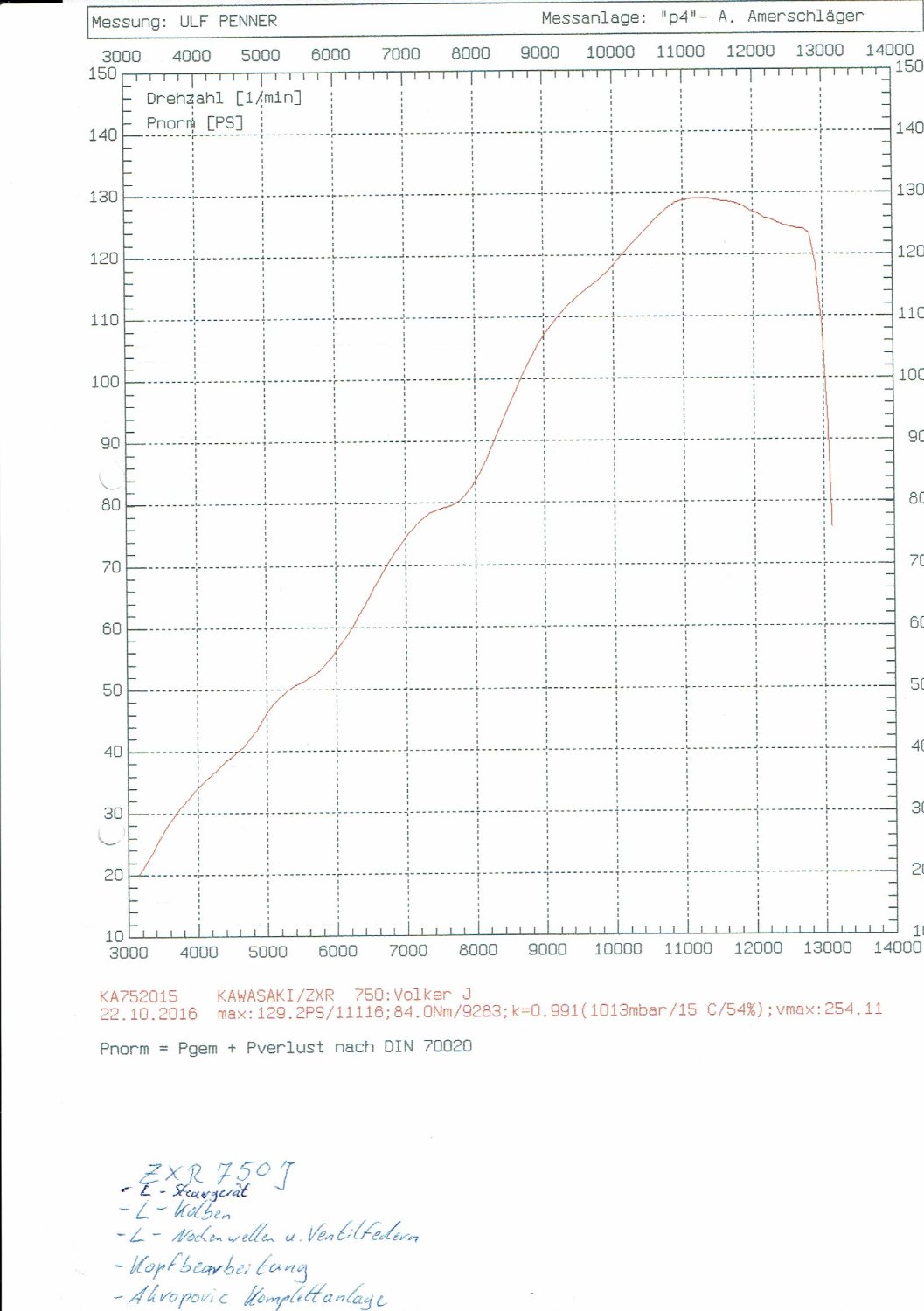

Leistungsdiagramm ZXR750J/L
Leistungsdiagramm ZXR750J/L
J-Motor mit L-Kolben, L-Nockenwellen, L-Ventilfedern, Kopfbearbeitung, L-CDI, Akrapovic Komplettanlage, J-Vergasern
Die Arbeit hat sich gelohnt! :wixx: 129PS


Und weil sie so gut läuft gleich wieder alles auseinander... :cry:
Weil...

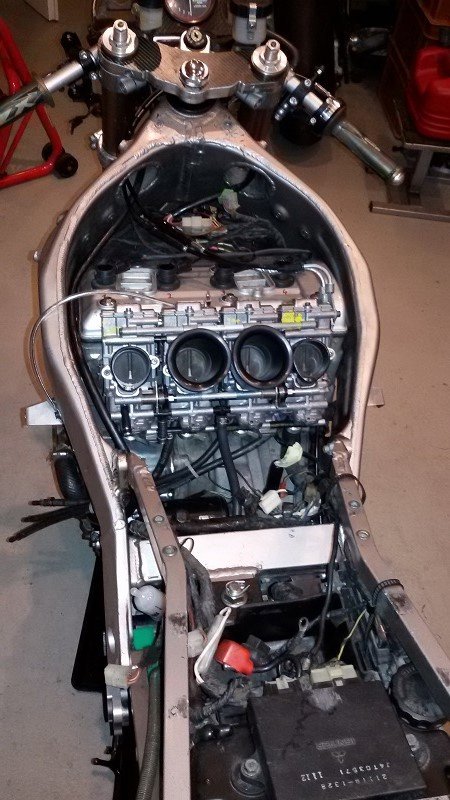

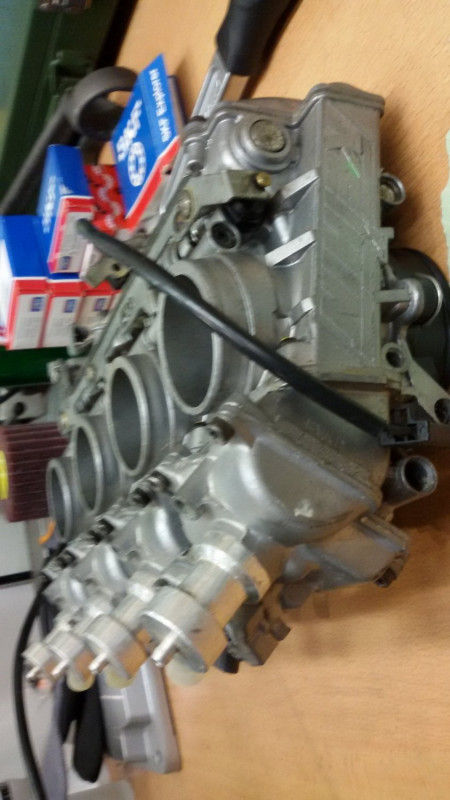

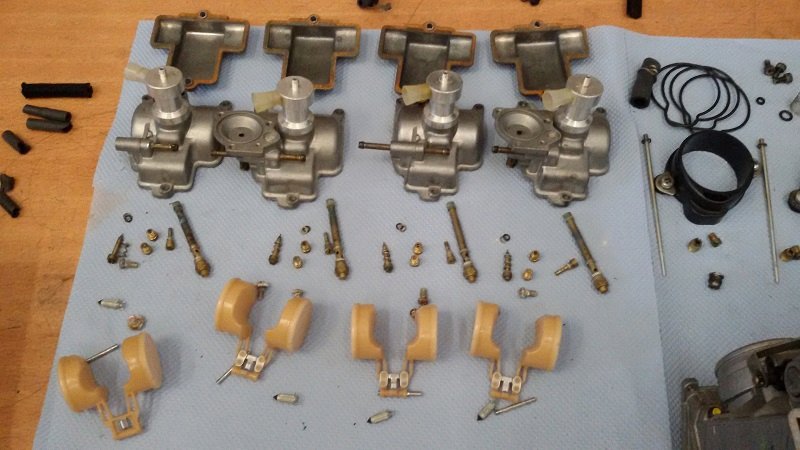

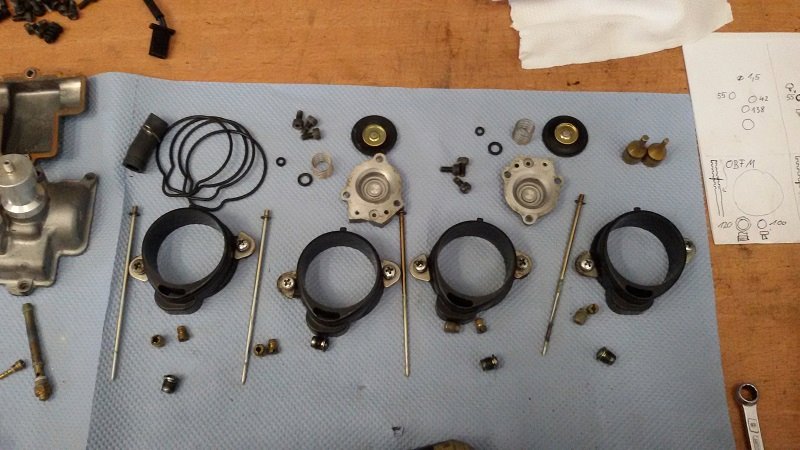

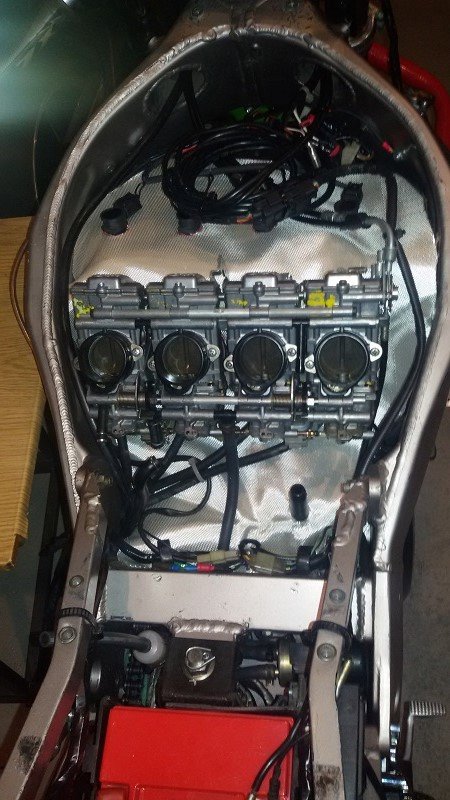

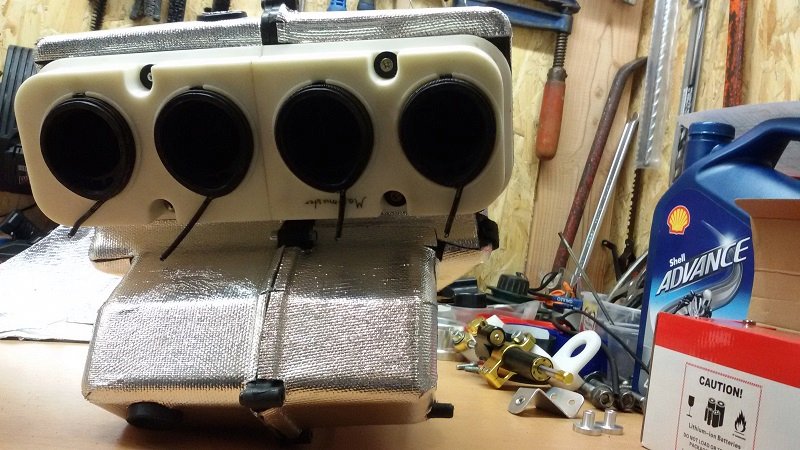

Endlich die richtigen Vergaser gefunden
Endlich die richtigen Vergaser gefunden
Problem dabei ist nur der Rattenschwanz zu den FCR!

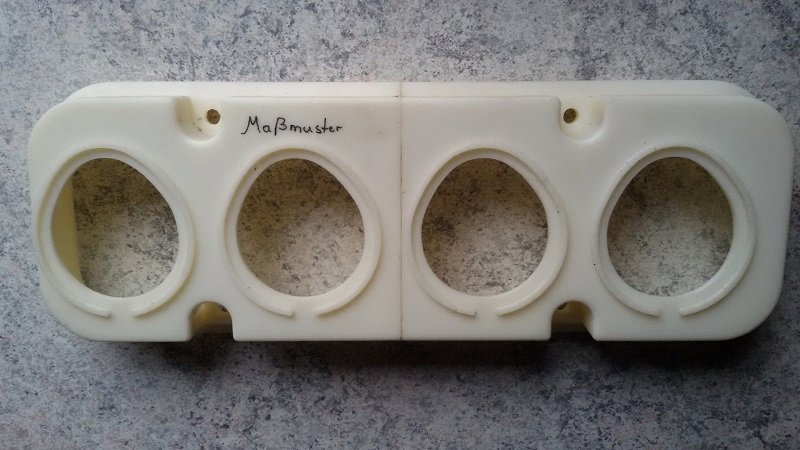

Andere Ansaugstutzen, andere Gummitrichter, Adapterplatte zum Luftfilterkasten!!!, und natürlich Ultraschallreinigung mit Austausch der verschlissenen Innereien.
Das kostet nochmal so viel wie die gebrauchte Vergaserbank...
Zuletzt geändert von Buelltreiber am 25 Okt 2021 10:44, insgesamt 2-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Also beide ZXR komplett zerlegen.
Die K mit allen schönen Teilen für die Rennstrecke aufbauen und verbessern.
Die J mit den Restteilen wieder für Straßennutzung aufbauen.
Soll ja nicht langweilig werden...
Die K hatte unter dem ganzen Dreck noch ein paar kleine Überraschungen versteckt.
Am Kühler wurde mal ein Rohr mit Gewinde angeschweißt.
Am Kühler wurde mal ein Rohr mit Gewinde angeschweißt.
Den Kühler musste ich mit Distanzhülsen vorverlegen.
Jeman hat mal eine Gewindehülse an den Kühler geschweißt.



Die Schwinge wurde umgeschweißt.
Die Schwinge wurde umgeschweißt.
Die Schwinge wurde von einem der Vorbesitzer umgeschweißt.

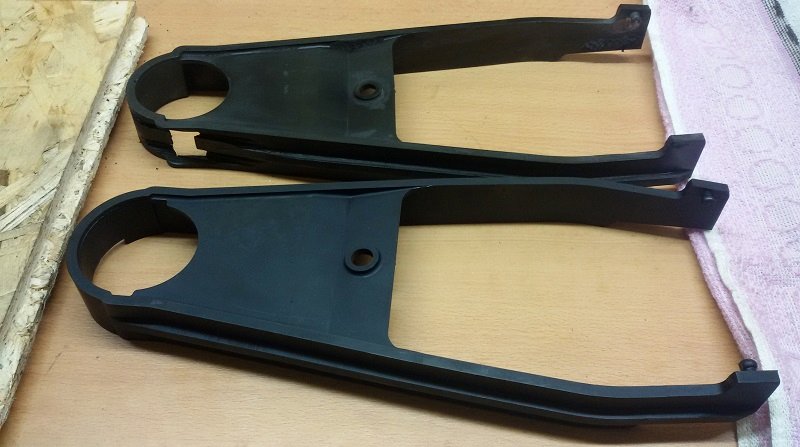

Der alte Kettenschleifer war allerdings hinüber.
Daher musste ich einen Neuen aus S-Grün fertigen.
Dann habe ich noch die Aluschwingenhülse der ZX9R (B) verbaut und neue Alu Schwingendistanzen gedreht damit die etwas kürzere Schwingenhülse der ZX9 und die originalen Luftspalte der Schwinge zum Rahmen ausgeglichen werden.

Die Hülse zwischen Motor und Rahmen (beim Anlasser) wurde erneuert/erleichtert und die Lichtmaschine wurde durch einen Deckel ersetzt.
Zuletzt geändert von Buelltreiber am 17 Mär 2018 9:17, insgesamt 2-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

minimalistischer Bobbin mit hohlgebohrter Schraube
minimalistischer Bobbin mit hohlgebohrter Schraube

Alu Kühlerhalter und Hülse
Alu Kühlerhalter und Hülse

520 Kettensatz mit Alu Ritzel
520 Kettensatz mit Alu Ritzel

FCR überholen
FCR überholen

FCR überholen
FCR überholen

Dann kam der Schwierigste Teil. Die Adapterplatte zum Luftfiltergehäuse ist nirgends mehr zu bekommen...

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »



Scheiß Adapterplatte...
Dann kamen wieder mal gute Freunde ins Spiel.
Der eine hat seine Adapterplatte aus seiner schönen K ausgebaut und nem anderen Kumpel gegeben der in einer Firma mit super Chef arbeitet und dabei ist das dann rausgekommen!! :respekt:
Der 3-D Drucker macht es möglich!
Der 3-D Drucker macht es möglich!



Hab ich mich gefreut!!!
Danke Holger, Andy, Dan und Kai!!! :knuddelg:

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

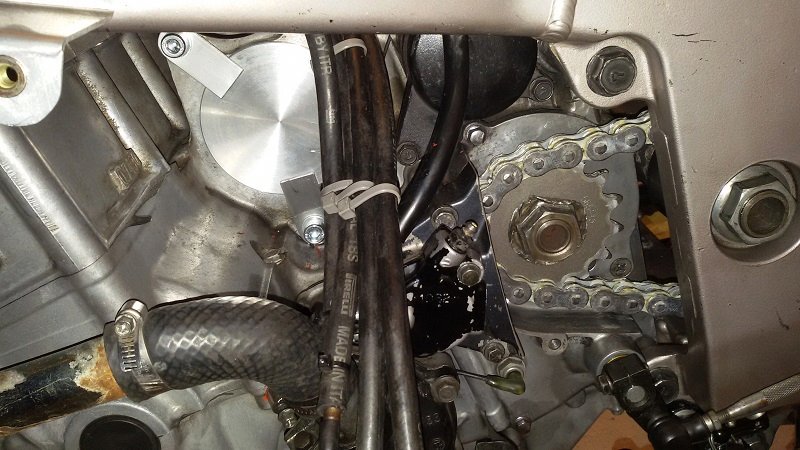

Die Lichtmaschine ist raus und der Ritzeldeckel ist geschrumpft.
Leider zu viel abgesägt so dass Kettenfett an Motor und Anlasser spritzt.

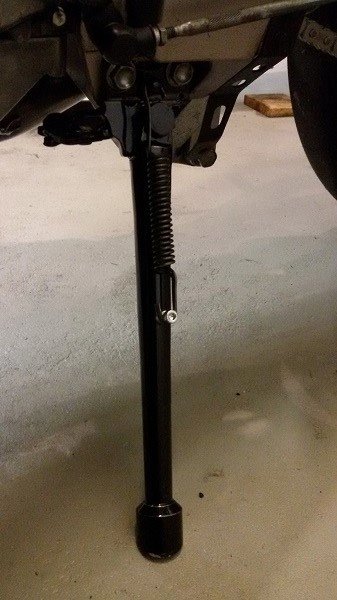

Seitenständer aus Alu.
Seitenständer aus Alu.

Und die Post ist wieder mal da gewesen
Und die Post ist wieder mal da gewesen

hinterer Brembo Bremssattel
hinterer Brembo Bremssattel

27.1.2017 Die J ist zwischendurch auch wieder zusammen gekommen.
27.1.2017 Die J ist zwischendurch auch wieder zusammen gekommen.
Zuletzt geändert von Buelltreiber am 17 Mär 2018 9:19, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Es sollten noch ein paar Kilos purzeln. Also weiter...
Der Plan...
Der Plan...



Und das Ergebnis:




Es gab auch noch einen Kurzhubgasgriff und einen kleineren Start/Killschalter.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Nun war der Kabelbaum dran. Einen l-Kabelbaum besorgt (Wegen CDI Stecker) und los...
L-Kabelbaum
L-Kabelbaum

Aussortieren...
Aussortieren...

Fertig
Fertig


Die Gabel bekam noch einen Service und ich habe ZX9 Bremssättel verbaut da sie 4 gleich große Kolben haben und nicht 2 kleine und 2 große wie die J-Sättel.


Der hintere Brembo Bremssattel wollte irgendwie nicht passen, hab leider viel zu spät die krumme Bremsscheibe entdeckt...
Salatschüssel ala ZXR
Salatschüssel ala ZXR

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

Moped soweit zusammen, Flachschieber syncronisiert, ab auf den Prüfstand!

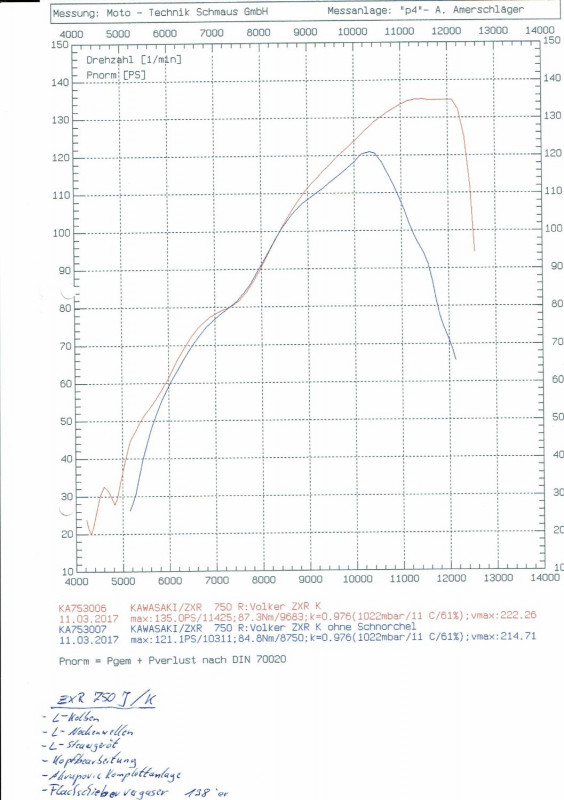

ZXR750J-L-Kopf-Akra-FCR138er
ZXR750J-L-Kopf-Akra-FCR138er
J-Motor, L-Kolben, L-Nockenwellen, L-Ventilfedern, L-CDI, Kopfbearbeitung, Akrapovic Komplettanlage, FCR39 (Originaldüsen)
Mit Schnorchel im Luftfilterkasten 135PS! (rote Linie)
Ohne Schnorchel viel zu Mager (blaue linie).
Also 150er Hauptdüsen verbaut die Nadel etwas höher und Ansaugschnorchel ins Regal...
Hammer! mit der etwas kürzeren Übersetzung macht sie im 1. Gang Männchen und im 2. und 3. tänzelt das Vorderad nur noch leicht über den Boden.
Voller Erfolg! :mrgreen:
Zuletzt geändert von Buelltreiber am 25 Okt 2021 10:47, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

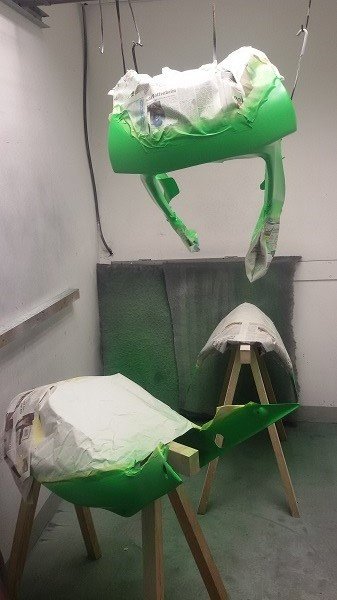

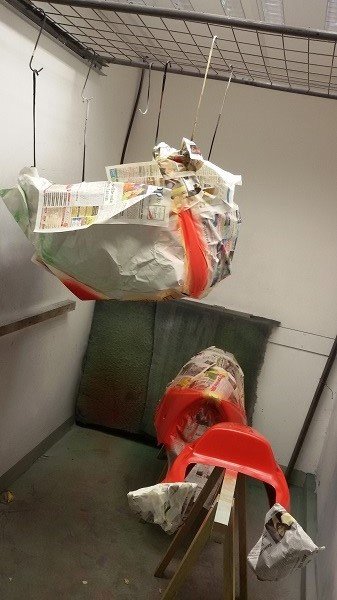

Nun musste noch ein angemessenes Kleid her.
Zum Glück haben wir im Mopedklub eine kleine Lackkabine.
Also bei Molotow ein paar Farbdosen bestellt und noch 2K-Klarlack aus dem Netz.
Und Klebeband! Wenn man billiges nimmt läuft der Lack unter und man darf die ganze Pampe nach dem Trocknen wieder runterschleifen...
Ist mir zum glück nur ZWEI mal passiert. :cry:
Also nochmal gutes Klebeband gekauft und los...
Und wenn sich der Füller nicht mit dem Altlack versteht sieht das Heck dann so aus...
Wiedermal viel Lehrgeld bezahlt.





Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

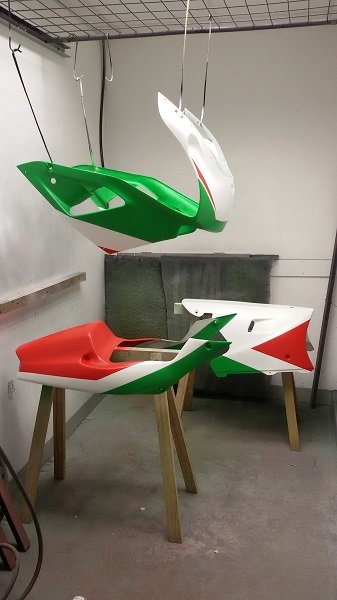

vor dem Klarlack (matt)
vor dem Klarlack (matt)

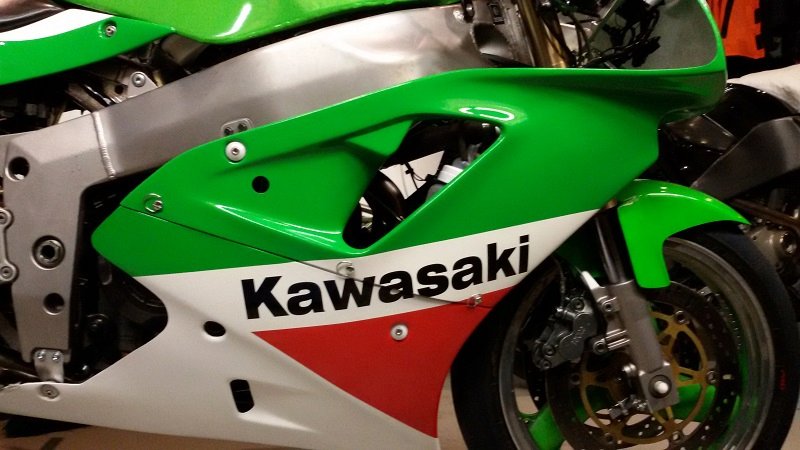

Nach dem Klarlack
Nach dem Klarlack

Noch ein Paar Aufkleber plottern lassen.
Aufkleber
Aufkleber


Für die Lambda Anzeige musste ich noch einen verschließbaren Gewindestutzen in die Akra Anlage schweißen lassen.
Lambda Anzeige montiert
Lambda Anzeige montiert

Tag der Wahrheit 2
Tag der Wahrheit 2

Gewichte sind Fahrfertig ohne Benzin
182kg also nochmal 11kg weniger.
Abgespeckt wurde durch Litiumbatterie, Lichtmaschine, Alutank, Kabelbaum, Instrumentenhalter, Kettensatz und Bremssattel hinten.
Zuletzt geändert von Buelltreiber am 11 Mär 2018 13:49, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

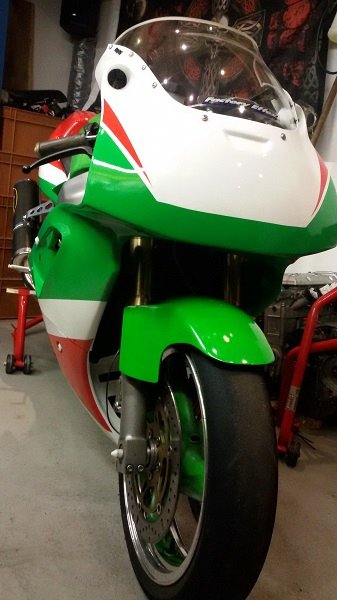

Frontaufkleber selbst ausgeschnitten
Frontaufkleber selbst ausgeschnitten


Bei der Glasfasermatte hat sich der Rahmen leider unangenehm stark aufgeheizt.
Sollte die Vergaser vor der Hitze schützen, Ist aber wieder rausgeflogen.
Glasfasermatte zur Wärmeabschirmung
Glasfasermatte zur Wärmeabschirmung



Kühlerausgleichsbehälter ist ein Geschenk von meinem Sohn.
Sehr praktisch mit der Mengenskala und dem Silikonsauger als Be- und Entlüftung!
Das erste mal mit Reifenwärmern
Das erste mal mit Reifenwärmern

Frische Farbe für das Federbein
Frische Farbe für das Federbein

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 140
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: Mein ZXR J-(L)-K Racebike

Beitrag von Buelltreiber »

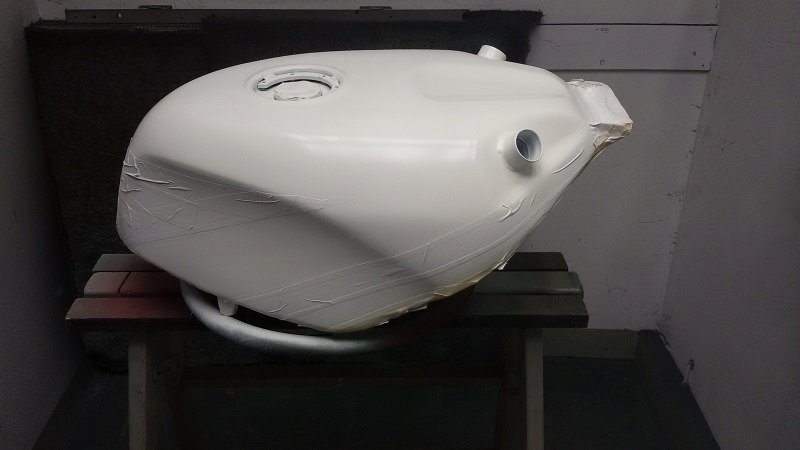

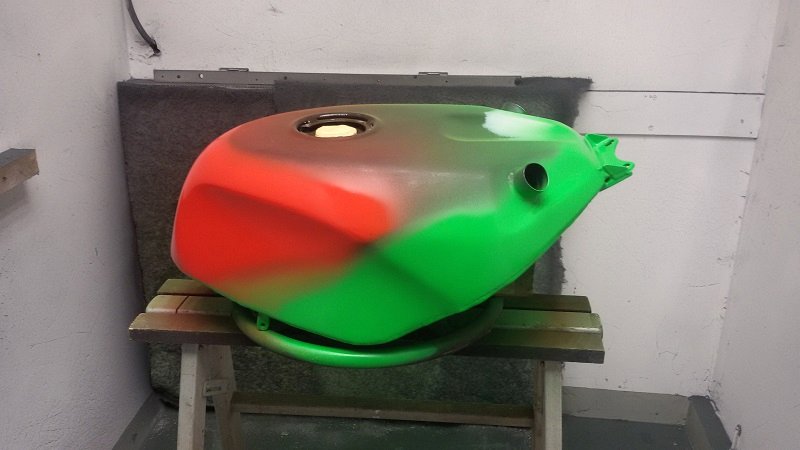

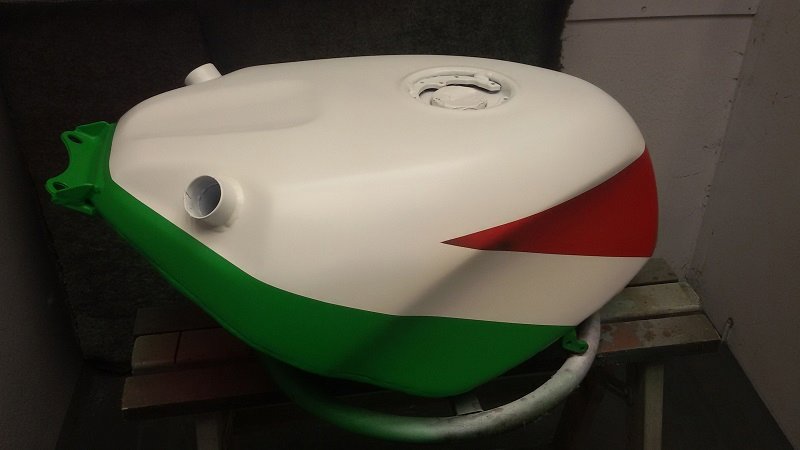

Nun noch den Tank.
Wenn man zu früh für die nächste Lackschicht abklebt und der Lack ist noch nicht DURCHgetrocknet darf man (in dem Fall Ich) nochmal von vorne anfangen! :cry:
Aber es hat dann nach ausgibigem Fluchen doch noch geklappt.





Antworten
